NCVIEWマシンシミュレータとは?

NCデータ検証システムの決定版!

概要

NCVIEW製品概要

高速ソリッドモデラが生み出す圧倒的なスピード

NCVIEWシリーズは、シンプルテック自社開発のNCデータ検証システムです。NCデータを事前に検証し、実機の各軸動作を再現する国内初にして唯一のNCデータ検証3次元シミュレータです。CAM、自動プロ、マニュアル作成の2軸旋盤から同時5軸、付加軸を入れて9軸までのNCデータを超高速にシミュレーションします。

特徴

NCVIEWの基本

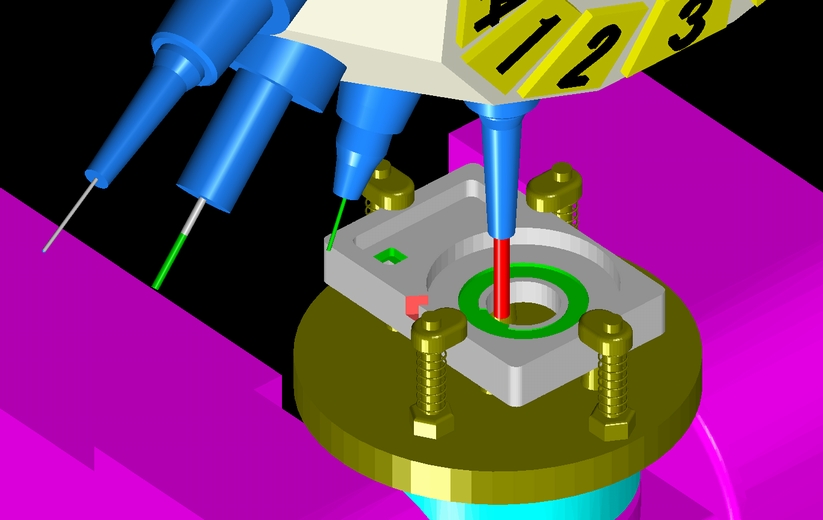

危険な干渉事故を未然に検出

すべての干渉を監視し続けます。
工具交換時の干渉 / ワーク干渉 / 冶具干渉 / 構造物干渉
旋削内径切削干渉 / テーブル切削(干渉)

考え抜かれた操作性能

誰もがそう思えるような操作手順を心がけて設計されています。
いつでも実行を中断 / 再開 できます。
連続送り / ブロック送り / ブレークポイント もワンクリックです。
ソリッド画面で視線方向を変えながら検証していくのに待たされてしまっては集中が途切れてしまいます。

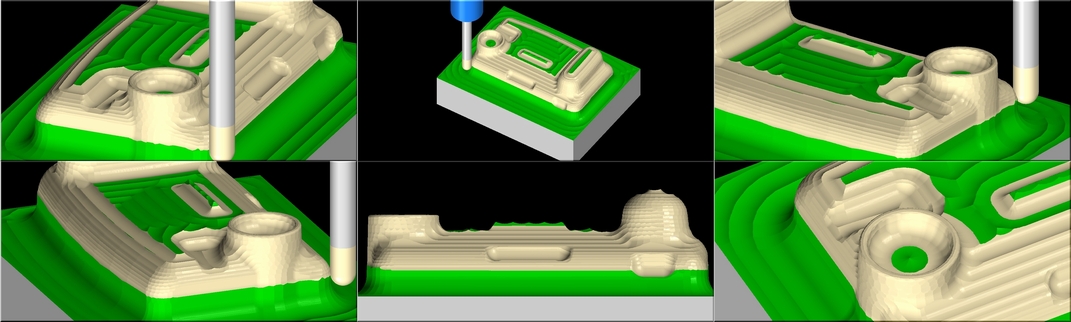

クイックビュー が瞬時に思い通りにソリッド画面を映し出してくれます。

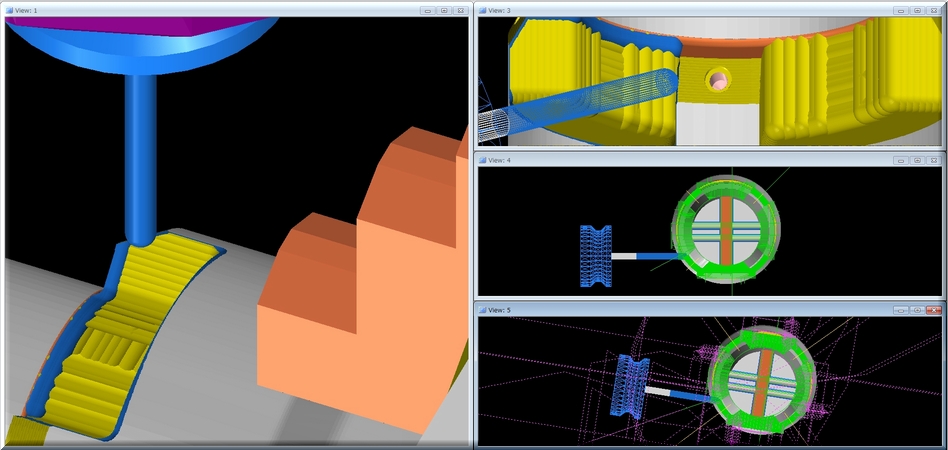

マルチビューが検証効率を大幅にアップ

複数の画面表示が異状の検出を見つけやすくしてくれます。
工具パス画面 / ソリッド画面 あるいは ワークを上から / 横から
工具ホルダとワークの隙間を確認したいときなど
最大6画面の マルチビュー が威力を発揮します。

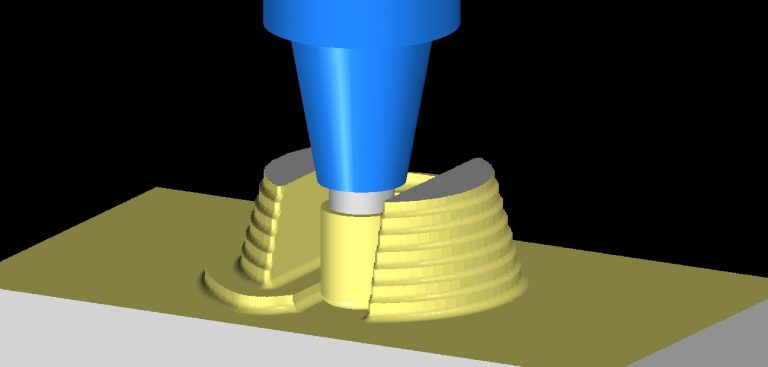

高精細なソリッド画面で細部まで切削検証

切削過程をソリッド画面で確認し続けることができます。
工具パスの重なりから見落しがちな異常なパスも一目瞭然です。

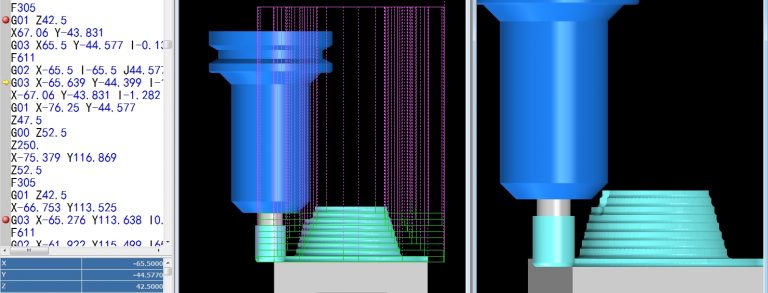

NCデータと切削表示をコードリンク。
コードリンク が問題のNCデータブロックを教えてくれます。
ブレークポイント もワンクリックで設定できます。
効率的なNCデータ検証(デバッグ作業)の必須アイテムです。

NCアラーム検出

工具径補正アラームやサブプロ未登録アラームで停止します。
マクロプログラム内部から出されるアラームも検出します。

高度な数式処理エンジンがNCマクロも正確に実行

NCマクロ は数式を何層にも多重表現できるようになっています。
NCVIEWの数式処理エンジンはこの多重表現数式を正確に実行します。

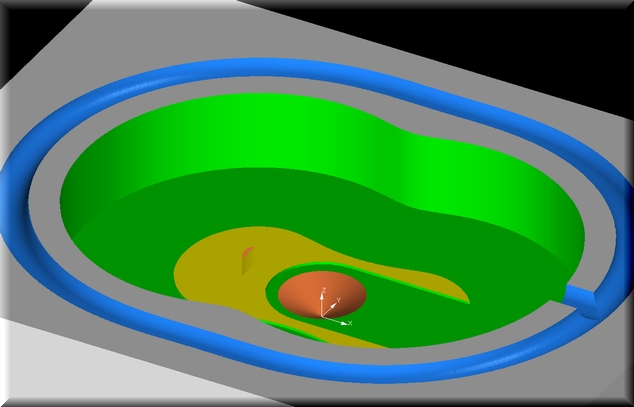

ロータリーエンジンのトロコイド曲線加工やサイクロイド歯車加工の NCマクロ も精密に実行されます。

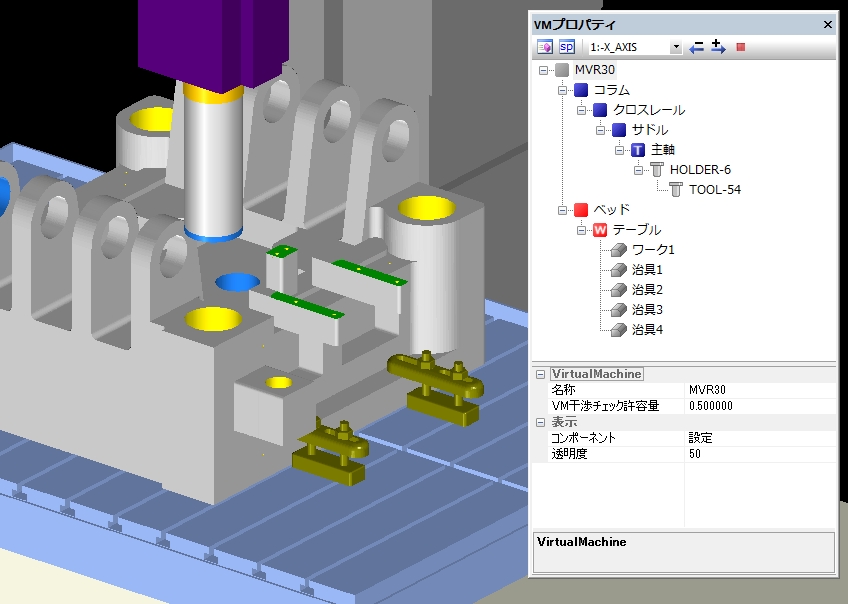

傾斜軸や付加軸もバーチャルマシニング

機械構造物の干渉を見つけるのには特別の注意が必要です。
特にテーブル旋回や主軸旋回動作では人間は細部の動きを把握しきれません。
バーチャルマシニング がすべての干渉を監視してくれます。
見落としが多い付加軸の動作干渉にも有効な機能です。

豊富なアタッチメント機構

アングルヘッドやユニバーサルヘッドなど実機と同じアタッチメント形状で同じ動作をするので干渉検出を正確に行います。
自動アタッチメント交換(AAC機構)も実機と同様に行います。

限界の工具突出し長さを自動算出

突き出しを短く抑えたいが干渉が怖い
干渉しない突出し限界を自動算出機能が教えてくれます。

究極の形状検証はモデル比較

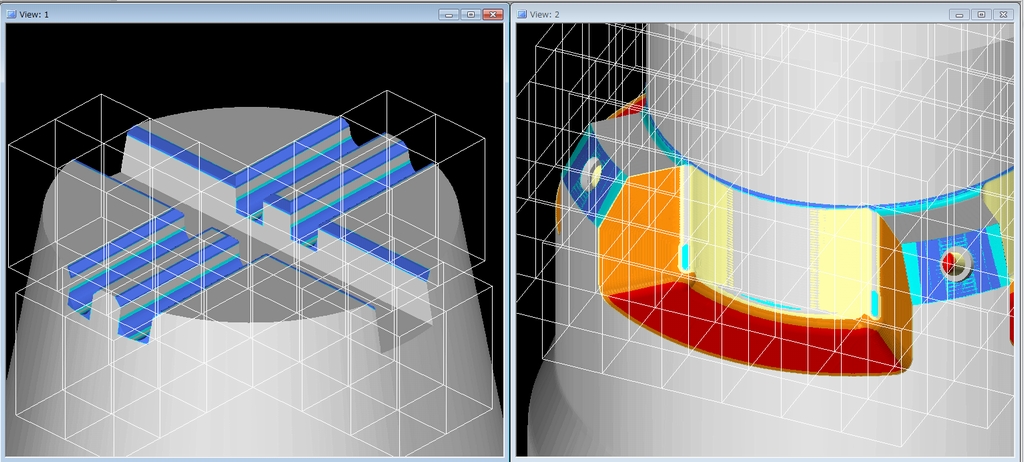

切削モデルを製品モデルと比較評価できます。
削り込みは赤色系で、削り残しは青色形で色分けされます。

加工もれと位置ずれを見つける穴加工チェック

多数の穴加工が含まれている製品では加工もれが発生しやすくなってしまいます。
穴ごとの使用工具順番、切削条件、径チェックなどがレポートされます。
穴位置ずれやタップ忘れ、座ぐり忘れもチェックできます。

主要NC装置すべてに適合

NCデータを知りつくしているシンプルテックだからできることです。
先端点制御Gコードのような新しいGコードにもいち早く対応しています。
NCマクロも FANUC / OSP / TOSNUC / MELDAS / HEIDENHAIN / SIEMENS に適合しています。

製品ラインナップ

TOOL Watch(NCVIEW基本機能)

【工具軌跡表示シミュレータ】
2軸旋盤から同時5軸、付加軸を入れて9軸対応のシミュレータです。NCVIEWシリーズすべてのモジュール共通の基本機能です。

■主な機能
・同時マルチ画面表示機能
・工具ホルダ色分け表示
・NCデータ軌跡と工具径補正軌跡の同時表示
・動作別軌跡色分け表示
・ワーク座標系、工具番号指定による軌跡表示ON/OFF
・送り速度分布による工具軌跡色分け表示
・工具径表示、軌跡方向矢印表示
・シミュレーション実行中のNCデータスクロール表示
・豊富な画面操作による正確な軌跡の確認
・任意ブロックからの実行、停止、再実行
プログラム番号サーチ機能によるサブプロ実行
・工具交換毎、エラー発生部でのシミュレーション一時停止
・オプショナルスキップ、M01、M00による停止
・任意ブロックでのブレークポイントの設定
・文字編集機能、テキスト検索機能

その他「各種レポート」「機械アラーム検出」等 充実機能を搭載

NCVIEW共通オプション

■共通オプション
・3次元DXF図面重ね合わせ機能
・機能構造物シミュレーション機能
・ネットワークライセンスオプション
・NCマクロ動作、デバッグ機能

TURN Watch

【旋盤加工用ソリッドシミュレータ】
旋盤加工用ソリッドシミュレータにTurning Centerオプション機能を追加すれば、旋盤加工とミリング加工の両方の加工をシミュレーションできます。仮想刃先での切削でノーズR補正に対応。本体(基本モジュール)にオプションを加えて機能向上が図れます。

■専用オプション
・旋盤用工具ホルダ干渉チェック機能
・旋盤用ミリング機能
・仕上がり形状比較機能
・切削負荷解析機能

NCVIEW MC3

【3軸加工用ソリッドシミュレータ】
部品、金属加工に必要な機能をパッケージした3軸加工用ソリッドシミュレータです。本体(基本モジュール)にオプションを加えて機能向上が図れます。

■専用オプション
・複数ファイル自動運転機能
・切削負荷解析機能

NCVIEW Neo

【割出し加工 / 同時5軸加工 / 複合加工 / 5面加工機対応シミュレータ】
基本モジュールでサポート軸9軸、同時5軸加工のシミュレーションが可能です。本体(基本モジュール)にオプションを加えて機能向上が図れます。

■専用オプション
・工具ホルダ干渉チェック機能
・多軸モデル形状比較機能
・多軸突き出し長計算機能
・旋盤切削機能
・切削負荷解析機能
・拡張測定機能
・複数ファイル自動運転機能

対象業種・業務

製造業、設計・製造

導入効果

製品開発/設計の迅速化、品質の向上、コスト削減

動作環境

対応コントローラ

   FANUC/OSP/MELDAS/TOSNUC/YASNAC/HEIDENHAIN/SIEMENS

対応コンピュータ

  ・OS:Windows 7/8.1/10(32bit/64bit)
  ・メモリ:1GB以上推奨
  ・CPU:マルチコア推奨
  ・グラフィックス:NVIDIA推奨

開発元

シンプルテック株式会社
