DFMPro

設計データを自動チェック&検証、設計標準化を推進

設定ルールに沿ってチェックを行い、ルールに合わない箇所のチェック、設計標準化&製造性の検証を行うソフトウェアです。

設計データのチェックで、お困りごとはありませんか?

◎設計手法に従って設計されているか?
◎膨大な設計基準書でチェックする?
◎加工困難(不可能)な設計を行っていないか?

...

◎このコーナーにはRがついていたらダメ?
◎リブの補強は十分か?
◎部品同士を組み付けた時干渉していない?
◎肉厚は大丈夫か?




忙しい設計者のためのセルフチェックツール

忙しい設計者に代わりに、DFMProが設定されたルールに従って確実に問題点を見つけ出します。
予めルールが設定されていれば、どなたにでもトレーニングなしで実行ボタンを押すだけの簡単な操作で設定データのチェックができます。


履歴のないモデルでも検証OK

DFMProの自動検証エンジンは、自ら加工する領域を抽出する機能を持っているため、外部から取り込んだ履歴のないソリッドモデルデータでも検証可能です。


初心者の教育ツールとして

問題点が見つかった場合、ハイライトして示した上で、数値情報と共にわかり易く解説します。 また、SOLIDWORKSで作成されたモデルならば、問題部位を構成しているフィーチャーが自動的に選択され、即座に修正に着手できます。設計初心者への教育ツールとしても役立ちます。


自社のルールに則ったカスタマイズルール

検証ルールは専用のルールマネージャーにより簡単に設定&編集ができます。お客様独自のルールを追加することができます。(有償)


紹介動画

DFMPRo introduction

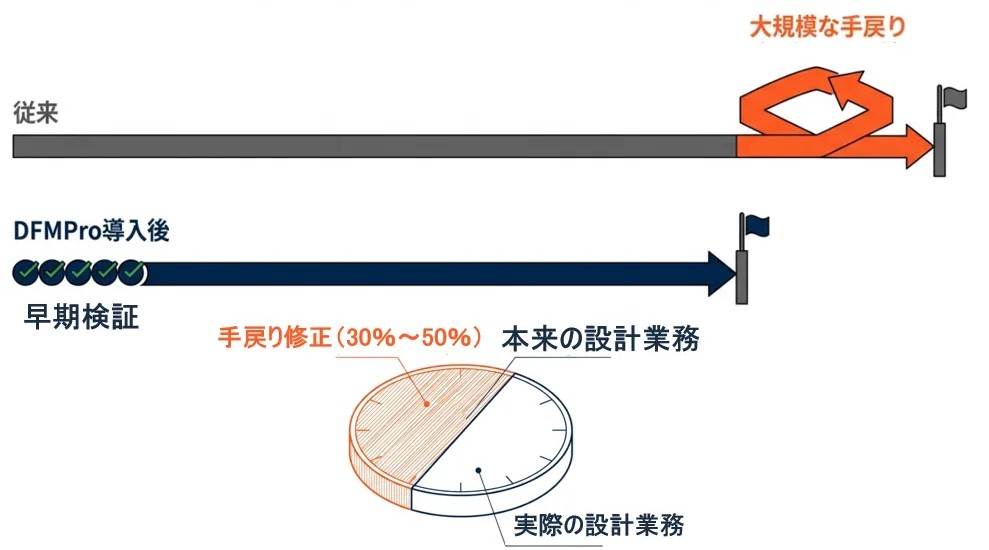

DFMPRoは手戻りを防いで、大幅な設計リードタイムの削減が図れます

概要

DFMPro製品概要



「DFM」はDesign for Manufacturing「製造における様々な問題を設計段階で解決する技術」の略称です。

DFMProは、3次元モデルから設定ルールに沿ってチェックを行い、ルールに合わない箇所のチェック、設計の標準化&製造性の検証するツールとして、SOLIDWORKS、Creoアドオンバージョンとスタンドアローンバージョンを提供しています。

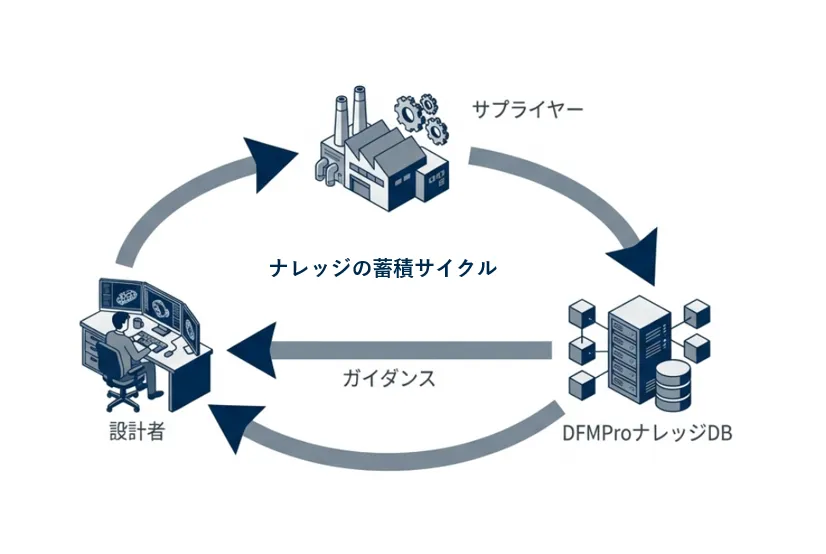

設計者が加工性や製造コストを検証するためのツールで、加工に関わる設計ノウハウをルール化し、自動的に検証を行うことができます。
問題箇所や値などが具体的に指摘が行われるため、デザインの初期段階で製造に関わる種々の問題を予測できる、設計の手戻りを削減できます。

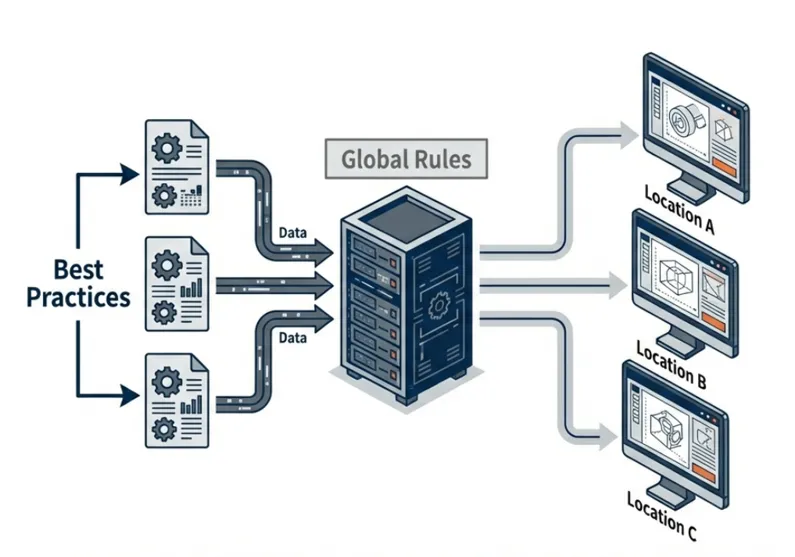

また、DFMProの特徴でもある「検証ルール」の組み合わせは、パターン登録できますので、様々な用途に対応が可能です。

特徴

DFMProの基本

シートメタル部品検証モジュール(1)

シートメタル部品をチェックする豊富なルール群を掲載しております。(以下、代表例)

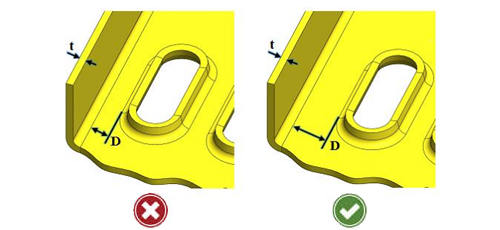

また、一般板金加工に加え、プレス成形品も検証可能です。穴とエッジ/穴と穴の

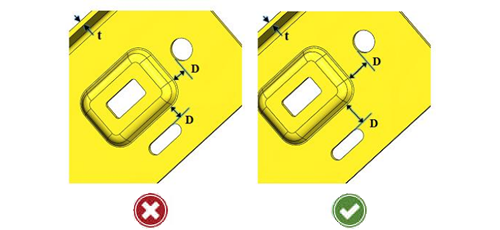

・間隔チェック

シートメタル部品検証モジュール(2)

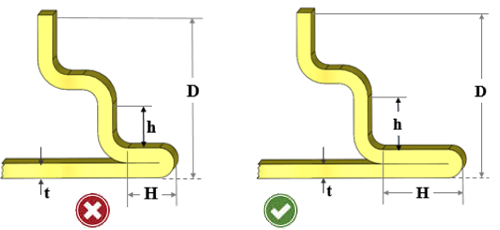

・曲げと穴の間隔チェック
・スロットや余白部の最小幅チェック

シートメタル部品検証モジュール(3)

・端面処理の形状チェック

切削/旋削加工部品検証モジュール(1)

切削/旋削部品に対し、加工のしやすさや加工性によるコストの検証が行えます。

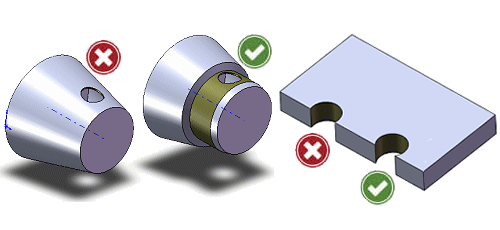

・穴形状チェック
部品穴/標準サイズ/面取りなど多彩なルールを搭載。

切削/旋削加工部品検証モジュール(2)

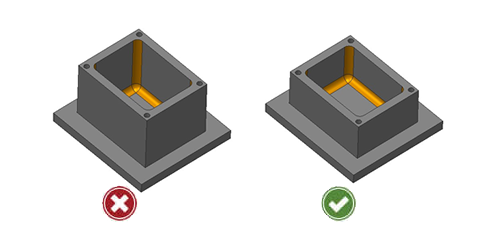

・ミル旋削の加工チェック
工具径と刃長の比率、工具進入性など切削加工全般のチェックが行えます。

樹脂成形部品検証モジュール

ボス・リブの形状チェックや薄肉・厚肉のチェックなど、樹脂成形部品検証に必要なルールが搭載されています。

製品ラインナップ

DFMXpress

無償提供
・SOLIDWORKSに標準装備されています。
・ルールのカスタマイズは不可。

DFMPro

・SOLIDWORKSにアドオンできます。(有償)
・100の標準ルールを装備し、チェックの値や組み合わせのカスタマイズが可能です。
・お客様独自のルールを追加が行えます。(有償)
・チェックレポート作成
・ドリル径・材料のデータベースを標準装備

対象業種・業務

設計・品質管理




導入効果

DFM(設計を考慮した設計)を実現

設計の最適化、手直し作業の短縮

エンジニアの手戻り削減

品質向上

製品コストの削減




動作環境

DFMProは、3DCADシステムのアドインバージョンとスタンドアローンバージョンを提供しています。

  対応するCADシステムとバージョンは以下の通りです。



  ●SOLIDWORKSアドオン
   SOLIDWORKS2017~2020 64bit版
   または、CAMWorks Solid2017~2021 64bit版

  ●Creo Parametricアドオン
   CREO 4/5/6

  ●スタンドアローン(DFX)

  ●ライセンス形態
   ノードロックライセンス



開発元

HCL Technologies

  https://www.hcltech.com/



販売関係会社

ディー・エフ・エム株式会社

  https://dfm.co.jp/


ご購入についてのお問い合わせはこちらから
