ZW3D

ZW3Dとは

ZW3Dは、ZWSOFT社が開発販売している製品開発の全プロセスに対応したオールインワンのミッドレンジCAD/CAMソリューションソフトウェアです。 独自の最速カーネルを装備し、ソリッド/サーフェスハイブリットモデリング、非ソリッドモールドパーティングの特徴を活かし、機械装置設計、医療機器設計、家電設計、プラスチック金型設計、CNC等様々な業界で幅広い用途に利用され、コスト削減、設計ワークフローの最適化、作業効率の向上、その他複数のメリットをお客様に提供します。 2023年より㈱テクノソリューションズは正規代理店としてサービスを開始しました。

30日間無料体験版

30日間無料体験版で、「ZW3D Premium」をお試しいただけます。

下記バナーより、お申込フォームにて必要事項をご記入ください。
30日間無料体験版ダウンロードのご案内を、メールにてお知らせいたします。




紹介動画

ZW3Dプロモーション

概要

設計から製造までシームレスな環境を提供

ZW3Dは、2Dおよび3Dモデリング、図面作成、アセンブリ設計、解析、加工(数値制御プログラミング)など、製品開発の各段階における設計および製造プロセスをシームレスな環境でサポートし、さまざまな設計および製造タスクを統合的に扱うことができます。
直感的なインターフェースと強力な機能を組み合わせており、設計開発者や設計エンジニア、製造エンジニアの方々が効率的に設計/製造作業を行い、製品の品質と生産性を向上させることができます。

特徴

ZW3Dの基本

プロダクトデザイン

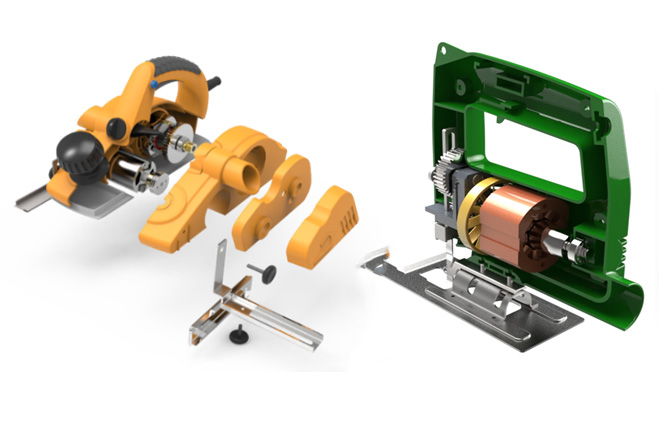

ZW3Dが標準提供する以下の機能を使用することで、モデリングデザインの作成や編集を簡単かつ迅速に行うことができます。


パラメトリックモデリング&ダイレクト編集
いつでも変更可能なスケッチ寸法やジオメトリ拘束、フィーチャー寸法はパラメトリックモデリングを強力にサポートします。また他CADで作成されたデータに対してダイレクト編集する機能を提供します。


ソリッド・サーフェスハイブリッドモデリング
滑らかな曲面形状のある部品に対してソリッドモデリングだけでは表現しにくいことがあります。サーフェスモデリングを組み合わせることでこの問題の解決とデザインスピードを向上します。


柔軟なエンボス、モーフィング、ラッピング、フレックスツール
曲面上での彫りこみ文字や一部の領域の起伏変更、平面上の要素の巻き付け、部品を捻じったりするなど一般的なモデリング手法で手間となる形状作成を可能にします。


製品検証ツール
表面品質や、勾配分析、高さ分析、アンダーカットなど製品データの分析に役立つツールが揃っています。

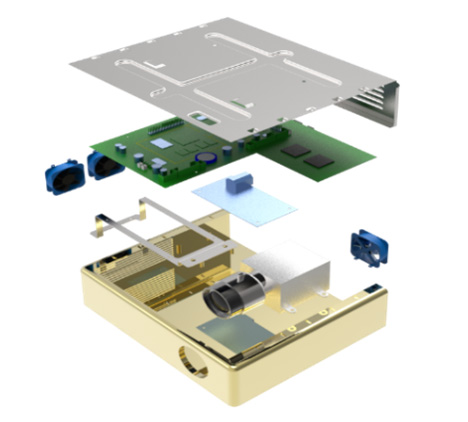

板金

薄板形状の設計を効率よく進めるための様々なデザインツールを提供します。

フランジ、ロフト、ヘム、スイープ、などで基本形状を簡単に作成することができます。また絞り要素やルーバー、パンチなど成型要素などのある複雑な板金形状の設計を効率よく進めることができます。


スマートな変換と展開
ZW3Dで作成したモデルはもちろん、他のCADモデルを素早くシートメタルパーツに変換し、展開形状を生成できます。

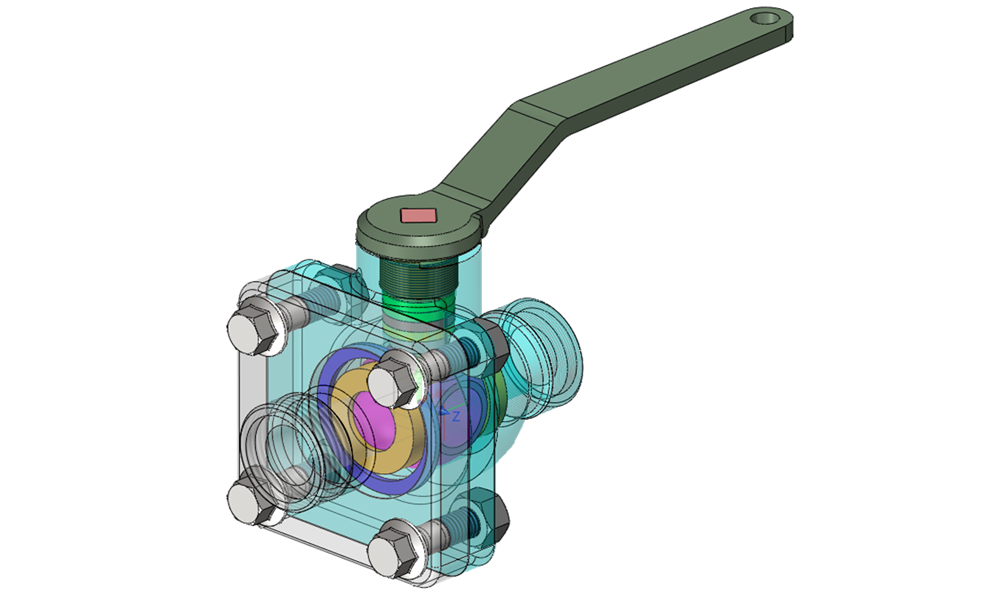

アセンブリ

以下の機能を使用することで、効果的な設計作業を行うことができます。

トップダウンデザインとボトムアップデザイン
機械装置設計など多数の部品が含まれる設計に対して、構想レイアウトから部品詳細を作りこんでいくトップダウンデザインや完成部品を組み立てていくボトムアップデザインなど設計者のニーズに柔軟に対応します。

ダイナミック断面ビューと干渉チェック
設計プロセスの早い段階で高コストな設計上の欠陥を検出できます。

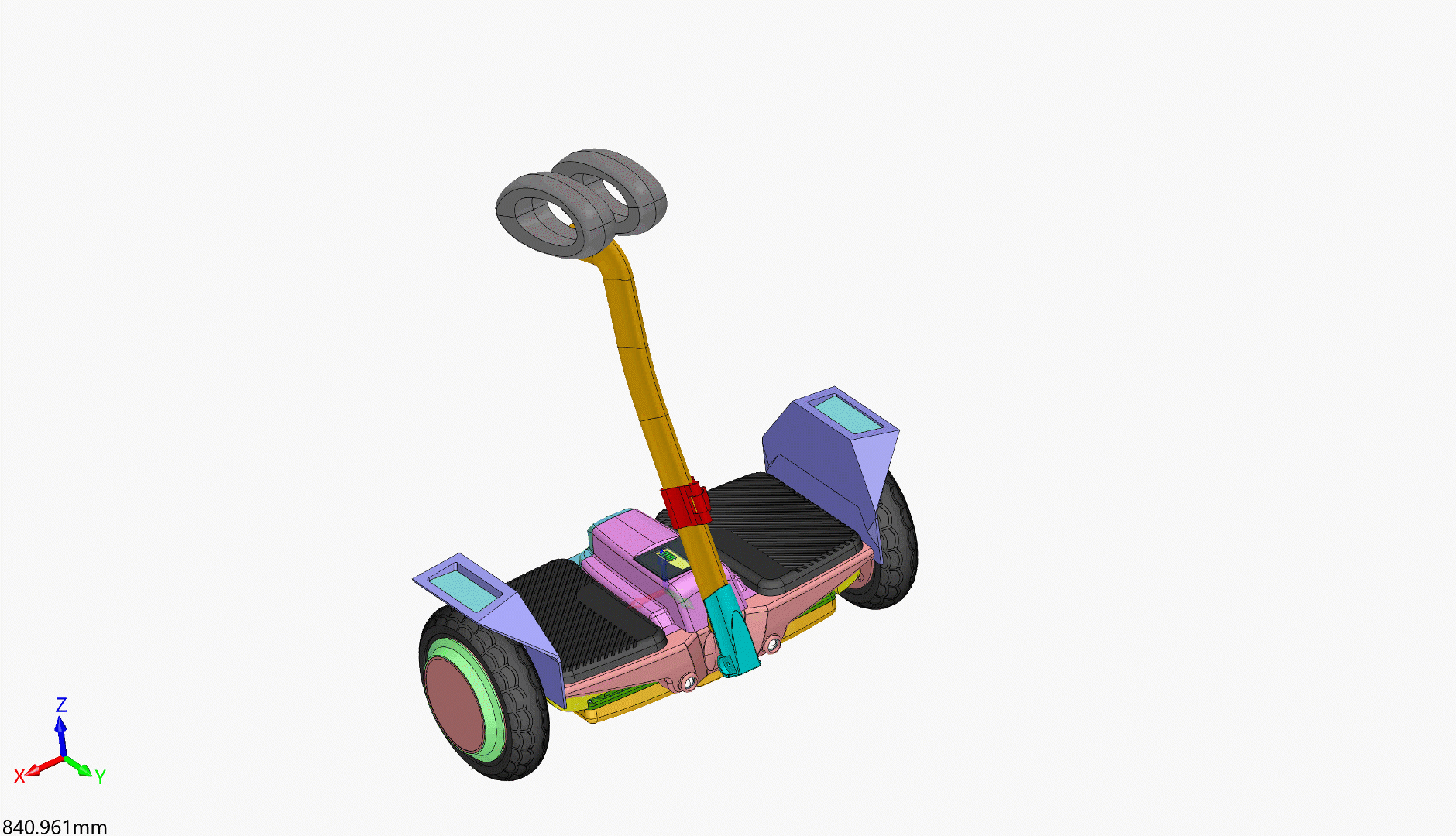

アニメーションによる動作シミュレーション
部品の動きを簡単にアニメーションにできるため、設計検討やプレゼンに活用できます。

部品とアセンブリのコンフィギュレーション
アセンブリにおける部品のサイズや組み合わせを容易に切り替えることができます。

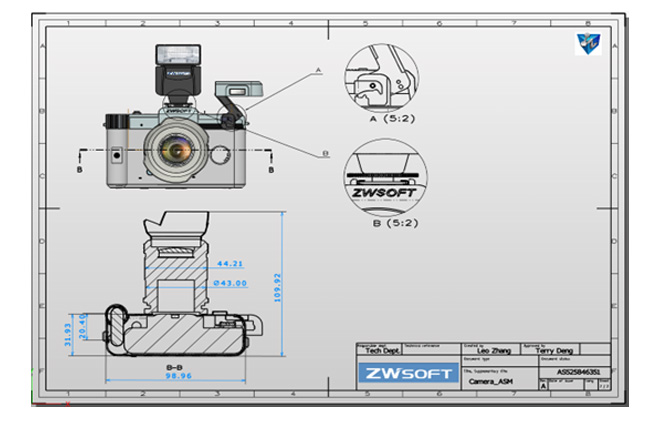

図面

3Dモデル(部品、アセンブリ)を素早く図面シートに投影し、図面製作を迅速に行うための多くの機能を提供しています。また部品およびアセンブリの3Dモデルの変更に伴い、図面内の関連するビュー、BOMや穴座標テーブルなどは自動更新されます。

図面の主な機能

・自動レイアウト、補助投影図、全断面図、部分断面図、破断図、詳細図、トリムビュー
・並列/直列/累進寸法、オフセット、対称寸法、角度/角度座標寸法、円/円弧/円弧長寸法、
・自動バルーン、ラベル属性、穴寸法、幾何公差、面粗さ、溶接
・BOM、穴座標、構造部品表、溶接テーブル

その他

PMI(製造情報)
3Dエンティティ上で寸法や注釈を直感的に作成することができます。またSTEP242のインポートエクスポートに対応しています。

リバースエンジニア
STLやスキャナで計測した点群を利用して滑らかなサーフェスを作成できます。

溶接鋼材部品
溶接鋼材部品の設計にはさまざまな構造設計ツールと構造BOMを提供します。

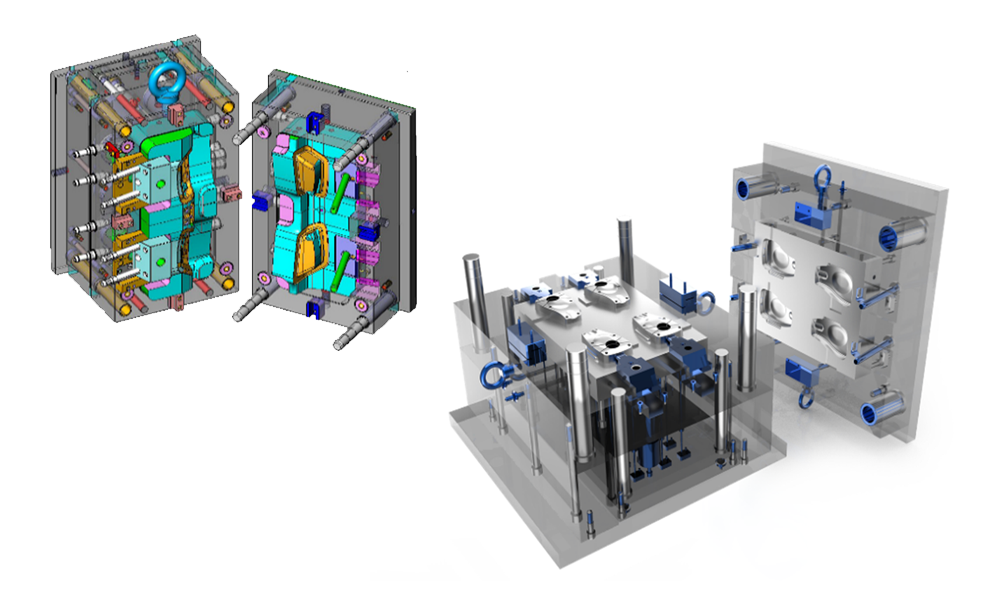

金型設計

ZW3D Professinalでは金型設計のための機能を提供します。製品スケール変更、キャビコア分割、多数個取り対応、Futaba等のモールドベース、各種金型部品を効率よく配置し金型設計を支援します。

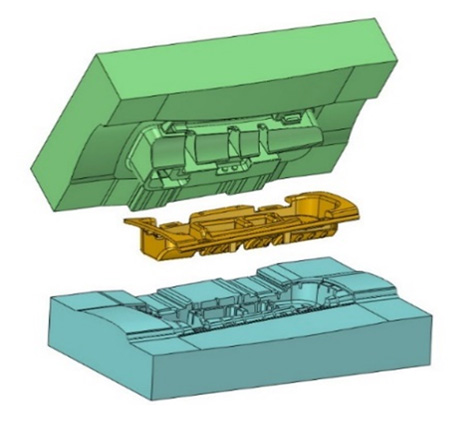

非ソリッドの金型分割
ソリッドモデルになっていなくても金型入れ子を作成することができます。データが不完全な状態でも金型設計をスタートできるため、サイクルの短縮に貢献します。

柔軟なパーティン分割
複雑なモデルを効率的に処理し、コアとキャビティを素早く作成することができます。

拡張可能な金型ベースと標準部品
ユーザー定義モールドベースをサポートし、多くのニーズを満たすことができます。

電極設計
電極を素早く抽出できます。また、バッチ機能で電極図面を自動生成します。

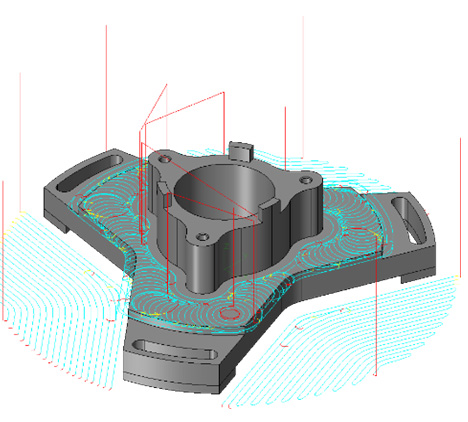

CAM

ZW3D Premiumでは切削および旋削加工のためのツールパス作成機能およびNC変換、加工仕上がり確認を提供します。


・穴、2軸・3軸加工、軸固定の多面加工および2軸旋盤加工を提供します。

・自動穴加工や図面を参照した2軸加工が可能です。

・マルチCPUの利用で高速計算が可能な3軸加工

・柔軟で操作しやすいツールパスエディタ

・衝突や干渉チェック機能搭載

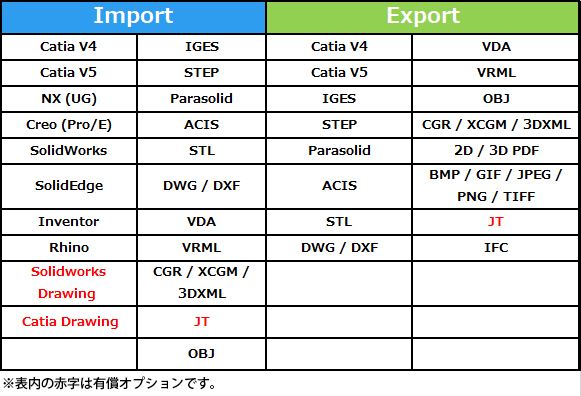

【データ変換対応フォーマット】



\30日間無料体験版のダウンロードはこちらから!/



製品価格(ライセンス単体の定価<税抜>を記載しております)

Lite                              ¥298,000

Standard                          ¥575,000

Professional                        ¥860,000

Premium                         ¥1,530,000

2 Axis Machining(Not include volumill)           ¥600,000

3 Axis Machining(Not include volumill)           ¥880,000

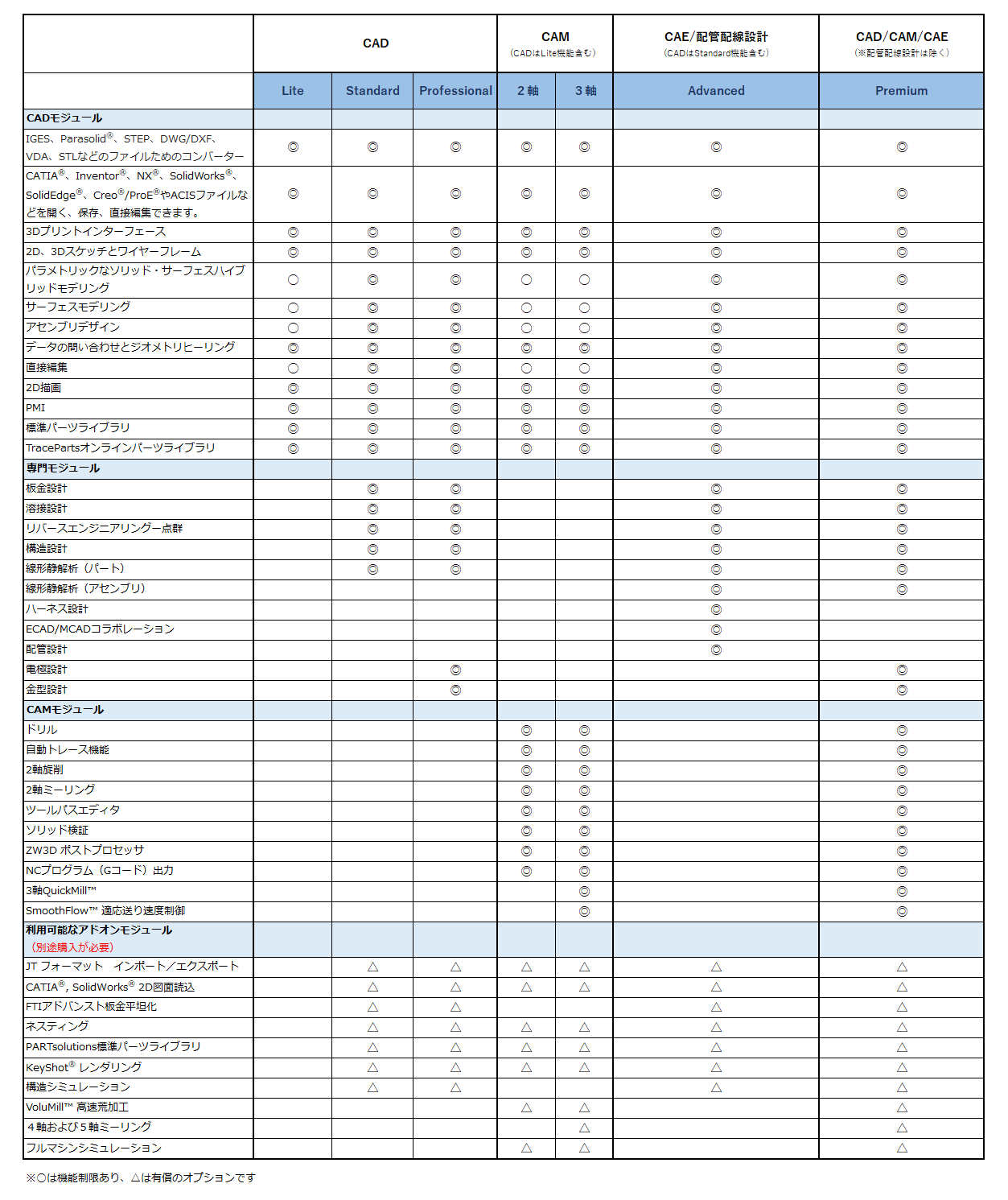

各製品の〈機能リストの詳細〉はコチラをクリック!
