Markforged Industrial Series : X7

多彩な機能を搭載した生産向け3Dプリンタです。

Markforged（マークフォージド）の3Dプリンタは、治工具やエンドユースパーツといった試作に留まらない利用にフォーカスを当てた製品です。
母材であるプラスチックとカーボンをはじめとする長繊維を配合することでアルミ切削パーツ並みの強度を実現できるため、従来アルミを使用していたパーツの置換えが可能となります。それにより、製造コストおよび工数の大幅な削減を見込むことができ、ものづくりのプロセスに劇的な変化をもたらします。Industrial SeriesはDesktop Seriesと比べ約3倍の体積の造形およびレーザーチェック機能による寸法精度のチェックが可能であり、工業利用に必須のプリンタと言えます。
*代表機種 X7

お問い合わせ＆サービス

紹介動画

Markforged 「Mark Two」紹介動画

こちらはMarkforgedのデスクトップシリーズ「Mark Two」の紹介動画です。
造形方式は同じです。

特徴

Markforged Industrial Series : X7の基本

母材OnyxによるFFF方式とは思えない表面仕上げ

Onyxはナイロンにカーボン短繊維が配合された材料で、それ自体で強度、剛性、耐薬品性に優れた性質を持ちます。また、FFF方式の3Dプリンタとは思えない表面仕上げを実現します。

カーボンをはじめとする長繊維を配合することで非常に高強度なパーツを造形

Onyxで強度、剛性が不十分な場合、カーボンをはじめとする長繊維を配合することで、ABSの23倍、アルミ切削パーツ並みの強度を実現することが可能です。それにより治工具やエンドユースパーツへの活用が可能となります。

材料の種類と特徴１　プラスチック(母材)

◎Onyx　オニキス
ナイロン素材に短繊維カーボンファイバーを混ぜたマイクロカーボン強化ナイロンで強度はABSの1.2倍です。
美しい黒のフィラメントで、高い強度と耐久性が特徴です。

◎Onyx FR　オニキス FR
Onyxの特性に加え、難燃性の特性を備えた材料。難燃性グレードV-0（UL94規格）のナイロンを微小なカーボンファイバーで強化した、強靭かつ軽量で難燃性に優れた材料です。

◎Onyx ESD　オニキスESD
ナイロン素材に静電散逸性を備えた短繊維カーボンファイバーを混ぜた材料で、従来のOnyxと同様の美しい表面仕上げと、高い機械特性に加え、ESD制御特性を備えています。

★イメージの拡大はこちら★

材料の種類と特徴２　長繊維(強化用)

◎Carbon Fiber　カーボンファイバー
長繊維の中で比強度の最も高い材料。

◎Kevlar　ケブラー
軽量で耐久性があり、かつ強度のある材料。

◎Fiberglass　ファイバーグラス
長繊維の中で最も安価な材料。

◎HSHT (高強度高耐熱)Fiberglass　HSHTファイバーグラス
長繊維の中で最も耐熱性があり、アルミと同等の強度を有する材料。

★イメージの拡大はこちら★

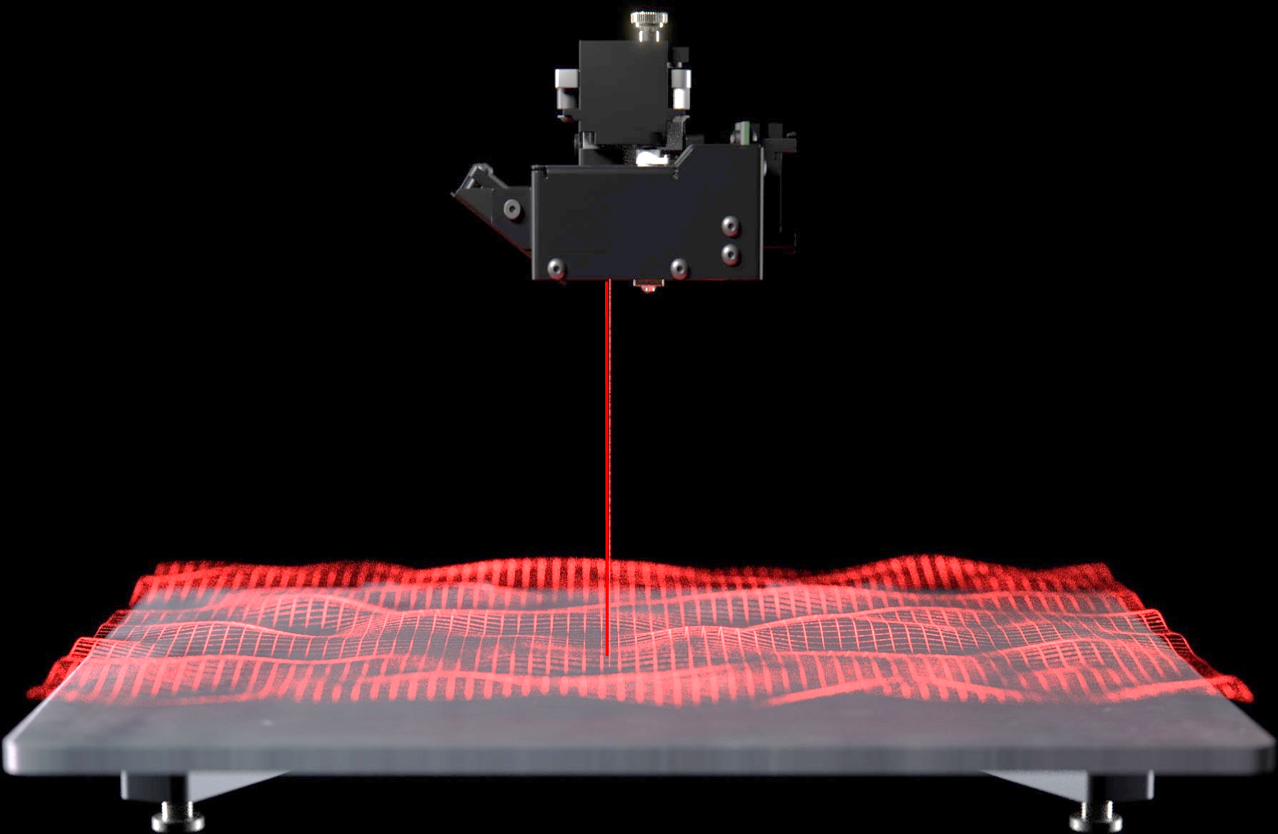

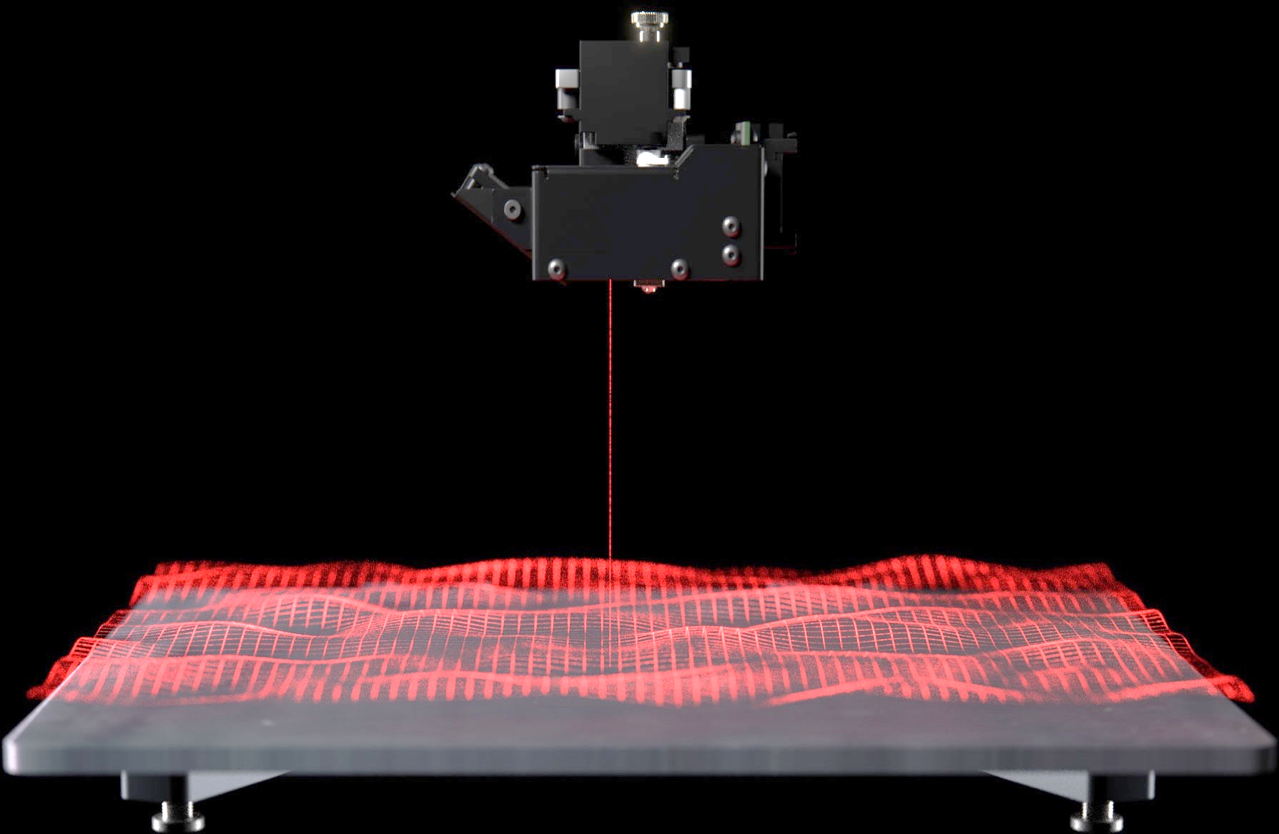

1μmレベルのレーザー走査機能を搭載

プリントヘッドのレーザー変位センサを用いて造形中に厳格な許容誤差の下でスキャンすることにより、常時寸法の精度を確認することが可能です。

★イメージの拡大はこちら★

製品ラインナップと専用ソフトウェア

■製品ラインナップ

機種	X7
造形サイズ	330×270×200mm(W×D×H)*
材料	Onyx Onyx FR Onyx ESD Smooth TPU 95A Precise PLA Nylon Carbon Fiber Carbon Fiber FR Kevlar HSHT Fiberglass Fiberglass
最小積層ピッチ	100 µm
マシンサイズ	584×330×355mm(W×D×H/外周サイズ)

* Fiber造形時は330×250×200mm (W×D×H)

■専用ソフトウェアについて

Markforged独自のソフトウェアであるEiger(アイガー)は、強力でありながら操作は容易で使いやすく、エンジニアの作業効率向上を実現します。また、高強度の造形のためのスライスを、ブラウザ(Google Chrome)上で簡単に行えます。また、Eigerはクラウド上にあるため、プリンタがネットワークに接続されていれば、いつでもどこでも、プリンタを動かせ、遠隔地からの出力も可能です。
