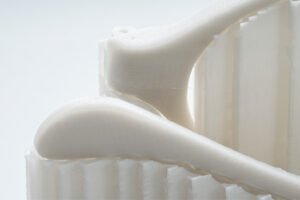

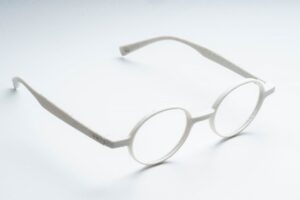

❶ メガネのデザインモック

◆寸法: 155mm × 46mm × 31mm
◆造形時間: ３時間
◆使用材料: PLA樹脂

こちらは、ある大手メガネメーカー様の事例です。
デザイン部門でG-ZEROを導入され、デザイン試作に使用されています。

以前使用していた3Dプリンタでは、試作造形に2～3日かかっていたところ、G-ZEROを導入したことで当日中に試作を手に入れられるようになったそうです。

一般的なFFF方式のプリンタでは、メガネのつるのような形状は苦手とされているのですが、画像の通り品質も十分に満たしており、大変満足しているとの事です。

また、材料費も以前の10分の1になったとの事で、コストの面でもお喜びの声をいただいております。

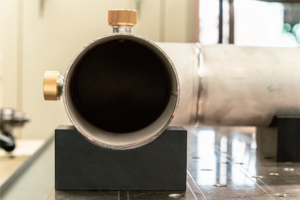

❷ フランジ付きパイプ治具

◆寸法: 130mm ×　40mm × 60mm
◆造形時間: 1時間2分
◆使用材料: ASA樹脂

こちらは、ある金型加工会社様での事例です。

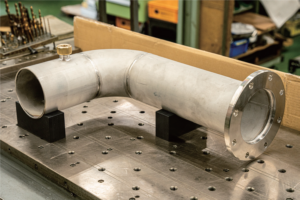

写真は、フランジ付きパイプを放電加工する為の水平だし治具になります。

こちらは午前中に制作の依頼を受け、データの作成を行い、午後にはG-ZEROでの造形が完了。
その日の内に実使用ができた、という事例です。

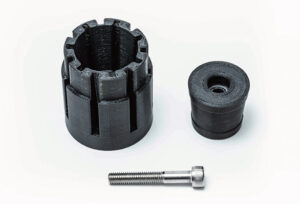

❸ 薄肉加工用の割り治具

◆寸法: 44.4mm × 44.4mm × 50mm
◆造形時間: 57分
◆使用材料: ASA樹脂

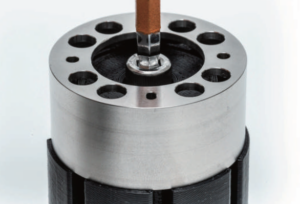

こちらは、薄肉加工用の割り治具の事例です。

旋盤で薄く金属を切削する際、振動により精度が出なくなるのを防ぐ為に、内側からチャッキングする治具になります。

２パーツを別々に造形し、造形後にはめ合いと後付け加工を行っております。
パーツ同士のはめ合いや後加工が出来るだけの精度も問題なく作成ができるのが分かります。

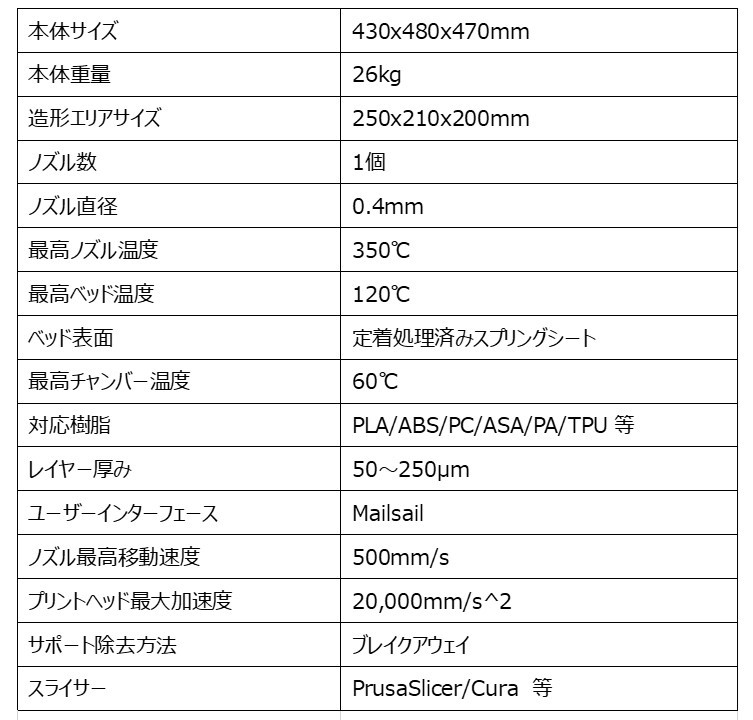

■スペックシート

■使用可能材料
