GW3Dfeatures

GW3Dfeaturesとは

GW3Dfeaturesは自由曲面や複雑な表面形状の製品の設計に使用するためのもので、正確で一貫性のある幾何学的なサーフェスやカーブ等の多種多様なジオメトリを効率的に作成することができます。特にデザイン/航空宇宙/自動車/船舶/金型/おもちゃ/光学業界で多く使用されています。GW3Dfeaturesには、G3連続(曲率変化率連続)したサーフェスやカーブを作成する機能や、geodesic mappingの手法でサーフェスを展開する機能などがあります。また、Law Curveと呼ばれる独自のジオメトリコントロール方法もあります。 これにより、スケッチでチューブ半径やピッチなどをコントロールすることができます。

詳細情報、ダウンロードはこちら


概要

GW3Dfeatures製品概要

開発元(CAD/CAM Components, Inc.)について

CAD / CAM Components Inc.(3Ci)は、航空宇宙業界で共に働く4人によって1999年に設立され、サンファン キャピストラーノ、カリフォルニア州に本社を置く企業です。高度なサーフェスモデリング技術をSOLIDWORKSの環境へもたらすことを目標とされています。40年の航空宇宙産業におけるサーフェスモデリング技術の経験は、複雑なジオメトリの作成と完全にSOLIDWORKSのネイティブ環境での自由曲面モデリングのための先駆的なソフトウェアモデリング手法を実現しています。サーフェスモデリング技術の経験が、SOLIDWORKSの環境で先駆的なソフトウェアモデリング技術の複雑なジオメトリの作成と自由曲面モデリングを可能にしました。3Ciは、2002年からSOLIDWORKS認定ゴールドパートナーです。

特徴

GW3Dfeaturesの基本

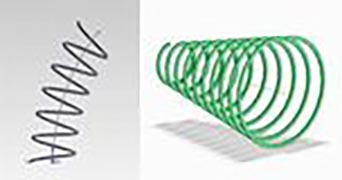

曲線の回りにらせん形状を作成したり、Law Curveを使用してスケッチでピッチや半径をコントロールできます。断面形状の指定も可能です。

◎Helix Solid
◎Helix Surface
◎Helix Spline

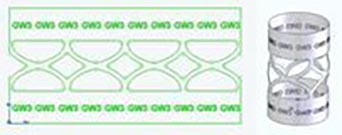

2Dスケッチを円筒にラップしたサーフェスやソリッドとして作成します。2Dスケッチだけで良いので、円柱の作成が不要です。

◎Cylinder Wrap Tube Solid
◎Cylinder Wrap Tube Surface
◎Cylinder Wrap Surface
◎Cylinder Wrap Spline

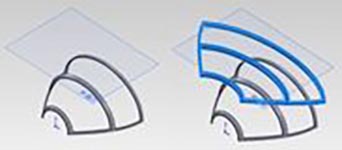

輪郭のスケッチが、パスに垂直な平面やパスの離れた位置にあってもスイープすることができます。

◎Freeform Swept Solid
◎Freeform Swept Surface

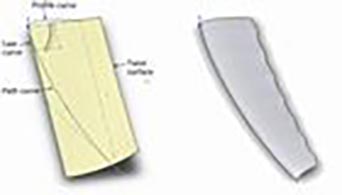

geodesic mappingと呼ばれる手法を使用し、複雑な湾曲形状から平らな平面のサーフェスをマッピングすることができます。

◎Freeform Swept Solid
◎Freeform Swept Surface

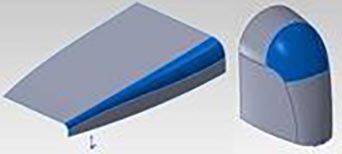

既存の面から各頂点を異なった値でオフセットした勾配サーフェスを作成します。

◎Tapered Offset Surface
◎Offset Curve

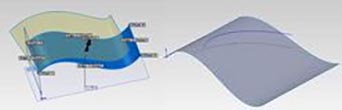

Blend Surfaceでは、G3連続の滑らかに接続したサーフェスを作成できます。Blend Curveでは、Phoなど独自のオプションにより、様々な方法で曲線や点をつなぐカーブを作成できます。

◎Blend Surface
◎Blend Curve
◎Multi Blend Surface

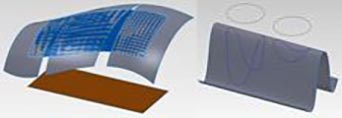

Project Surfaceは、隙間や重なりがある既存のサーフェスから、それを覆う一枚のサーフェスを作成できます。Projected Curveでは、 スケッチをサーフェスに投影することは勿論、サーフェスに張り付けたカーブとしても作成できます。

◎Project Surface
◎Projected Curve

Revolve3D Surfaceでは、曲線を中心軸にした回転も可能です。

◎Revolve3D Surface

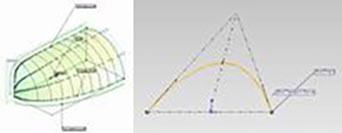

2つの曲線の間に円錐形状のサーフェスまたはカーブを作成します。

◎Conic Surface
◎Conic Curve

ギャラリー

対象業種・業務

製造業、設計・製造

導入効果

製品開発/設計の迅速化

動作環境

SOLIDWORKSに準拠
対応:2019、2020、2021
ただし、仮想環境では動作いたしません。(対応予定もありません)
