SOLIDWORKS MBD

3次元図面の実現に向けて

SOLIDWORKS MBDは3次元モデルに寸法、幾何公差、表面粗さ記号、溶接記号、などのアノテーションを定義し、3次元の製品製造情報データにエクスポートするための画期的なツールです。MBDはModel Based Definitionの略で、3次元モデルをベースに製品製造情報を定義するので、2次元図面を介さず3次元データだけで情報を伝達することが可能になります。
3Dビューは3次元空間に定義されたアノテーションを各表示方向にレイアウトする機能で、最適なアノテーションレイアウトを実現します。3Dビューにレイアウトされたアノテーションは、3次元モデルの表示方向を変更することで表示/非表示が切り替わるため、設計製造情報の確認を容易にします。また、3次元モデルにアノテーションが直接定義されることから、公差の分析、CAMによる加工、検査業務などの製造プロセスの自動化に貢献できます。

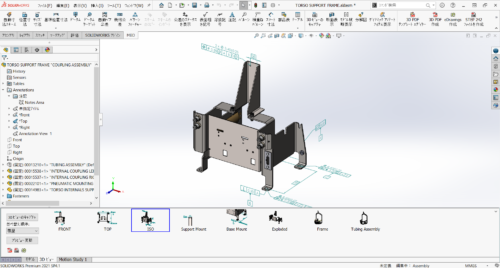

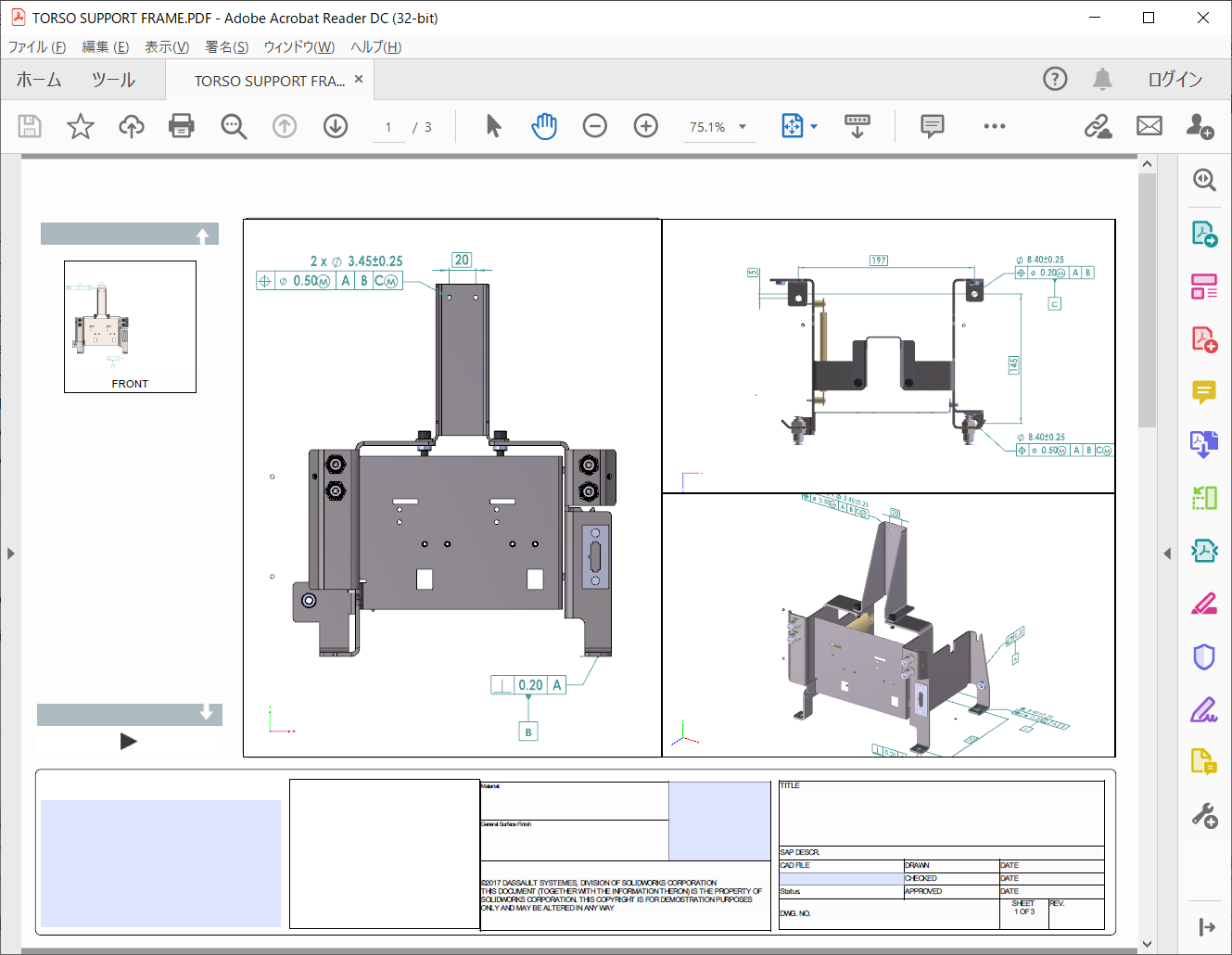

画面イメージ(クリックで拡大します)




製品価格

製品の定価はこちらをご覧ください。


テクノソリューションズのサービス

おすすめのSOLIDWORKS関連サービスはこちらをご覧ください。


特徴

SOLIDWORKS MBDの基本

2次元図面レスの環境を実現

SOLIDWORKS MBDはSOLIDWORKS 3次元設計ソフトウェアのための、2次元図面レス環境の実現や製造プロセスの自動化に貢献するソリューションです。
3次元モデルデータと、それに付加された3次元の製品製造情報(PMI)を業界標準のファイルフォーマットで定義、構成、生成することができます。
SOLIDWORKS MBDは、製品モデルをベースにして、寸法、幾何公差、表面粗さ記号、溶接記号、BOM、注記、メタプロパティ、その他のアノテーションなど、SOLIDWORKS 3次元環境内のデータを取得します。
運用の指針に必要なすべての情報が3次元モデルと統合されるので、従来の2次元CADと2次元図面は不要になります。

SOLIDWORKS MBDは製品製造情報(PMI)を3次元モデルで直接定義するので、製品製造情報を明確で構造化された3次元形式で管理し、様々なビューや表示設定で定義することができます。
SOLIDWORKS MBDを使い3次元で作成されたPMIとビューは、SOLIDWORKSの2次元図面にもそのまま利用することができるため、既存のSOLIDWORKS2次元図面をシームレスに統合します。
複数の3D PDFビューポートや複数の3D PDFシート(ページ)など、既存の紙ベースのプロセスに合わせたテンプレートをユーザー定義し、製品製造情報を3D PDFに効率的にエクスポート可能です。
SOLIDWORKS MBDを使用することで、2次元図面の作成に伴うコストと時間を削減できます。

今すぐ試せるデータをご用意いたしました!

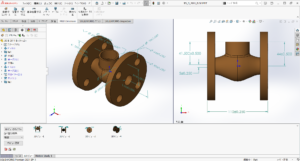

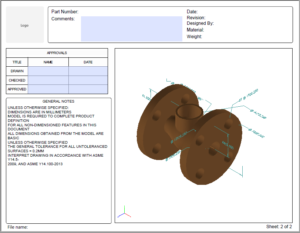

SOLIDWORKS MBD 画面イメージ SOLIDWORKS MBD 成果物イメージ

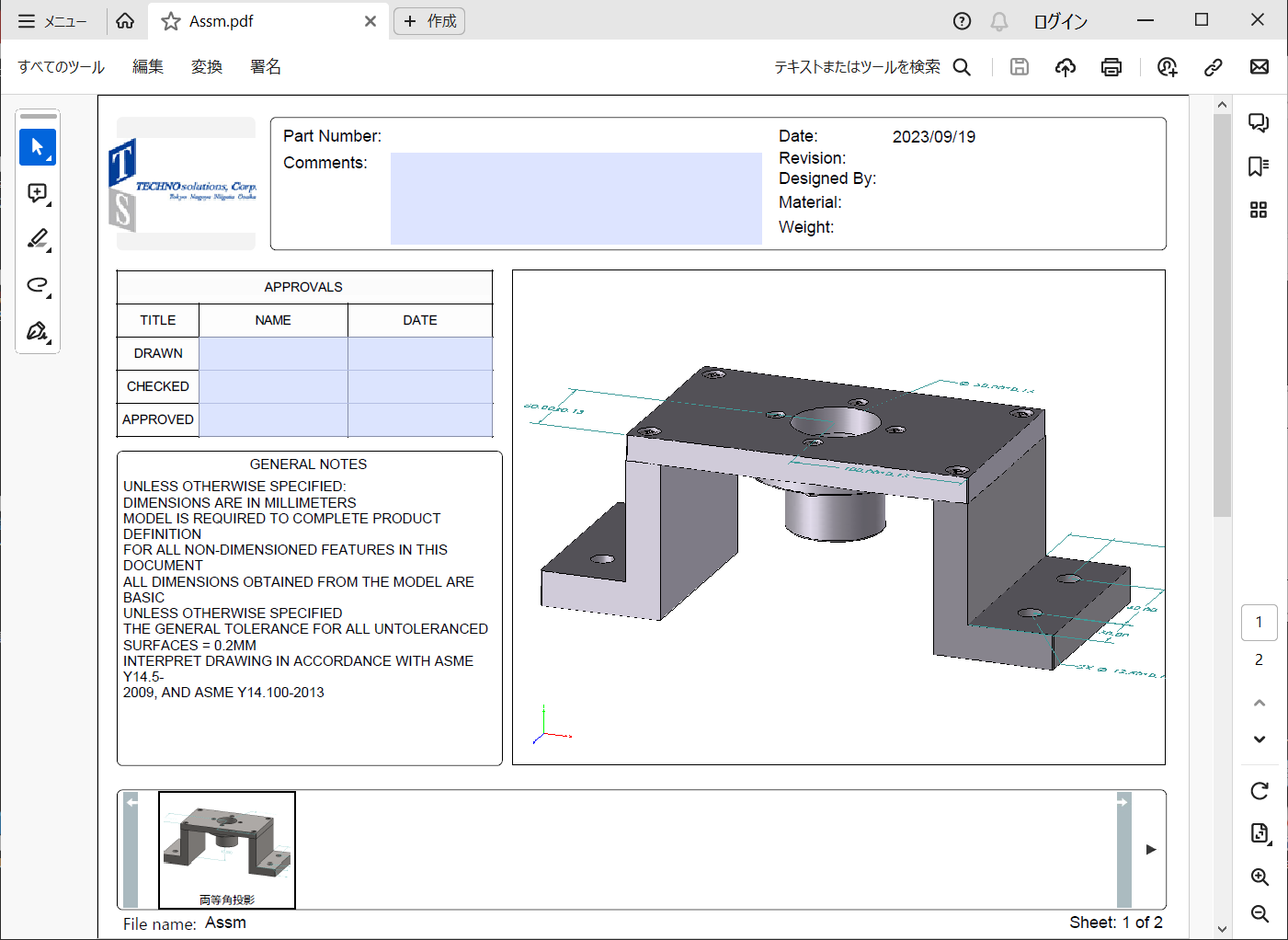

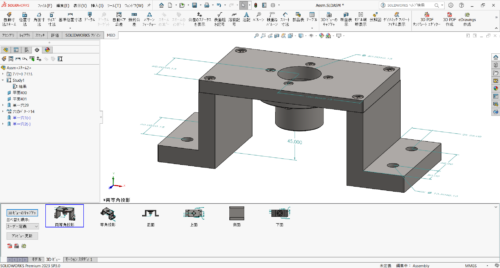

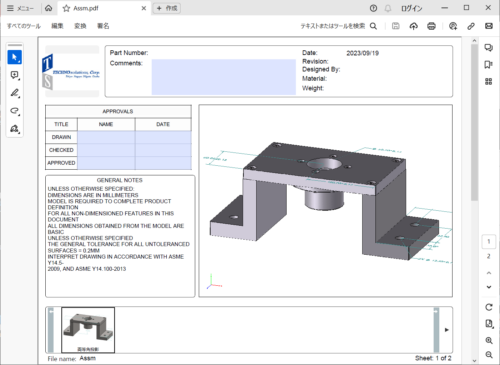

SOLIDWORKS MBDの画面イメージと、実際にエクスポートした3DPDF図面をご用意いたしました。

3次元で作成された製品製造情報(PMI)とビューをそのまま利用し、ユーザー定義可能な複数のテンプレートから選択することで効率的にエクスポート可能です。ぜひダウンロードしてご確認ください。

ダウンロード(zipファイル:909 KB)

製品ラインナップ

SOLIDWORKS MBD

・アセンブリモデルのDimXpert
・3次元図面ビュー作成
・配布用テンプレート
・3D PDF出力

テクノソリューションズのサービス

テクノソリューションズは、2000年よりSOLIDWORKS正規代理店としてサービスを提供しています。
導入前のご相談も、導入後のサポートも、安心してまるっとお任せください!

これからSOLIDWORKSを導入したい方はこちら
SOLIDWORKSならテクノソリューションズにまるっとお任せ!

導入後のサポートについて知りたい方はこちら
テクノソリューションズのSOLIDWORKS QAサポートサービス

SOLIDWORKS初心者のためのコラム一覧はこちら
おしえて!SOLIDWORKS



製品定価(ライセンス単体の定価<税抜>を記載しております)

スタンドアロン版

・SOLIDWORKS MBD Standard -PLC       ¥473,000



ネットワーク版*

・SOLIDWORKS MBD Standard Network -PLC   ¥709,500

*ネットワーク製品に関しては別途SOLIDWORKS Network Installation Feeが発生します。詳しくはお問い合わせください。



SOLIDWORKS製品の価格一覧はこちら


対象業種、業務

製造業、設計・製造


導入効果

明確な3次元コミュニケーションの実施、2次元図面レス


開発元

ダッソー・システムズ株式会社
