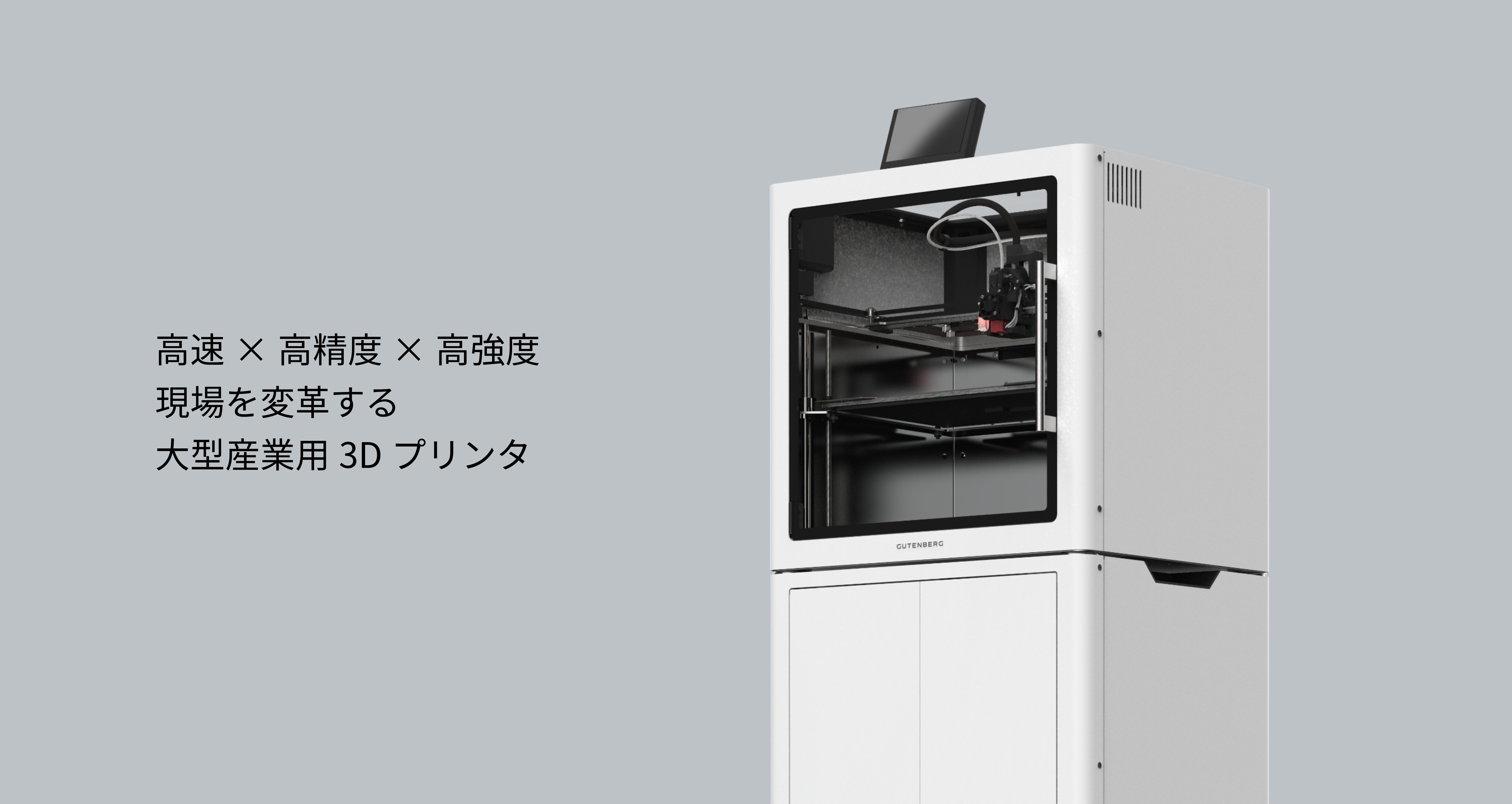

G-ZERO L1

現場を変革する大型産業用3Dプリンタ

「G-ZERO L1」は、現代の製造プロセスを革新するために設計された高速・高精度・高強度の3Dプリンタです。
日本製の精密技術と耐久性を兼ね備えた「G-ZERO L1」は、製造業の現場に新たな可能性をもたらします。

製品カタログダウンロード

G-ZERO L1の製品カタログはこちら▼

お問い合わせ＆サービス

特徴

G-ZERO L1の基本

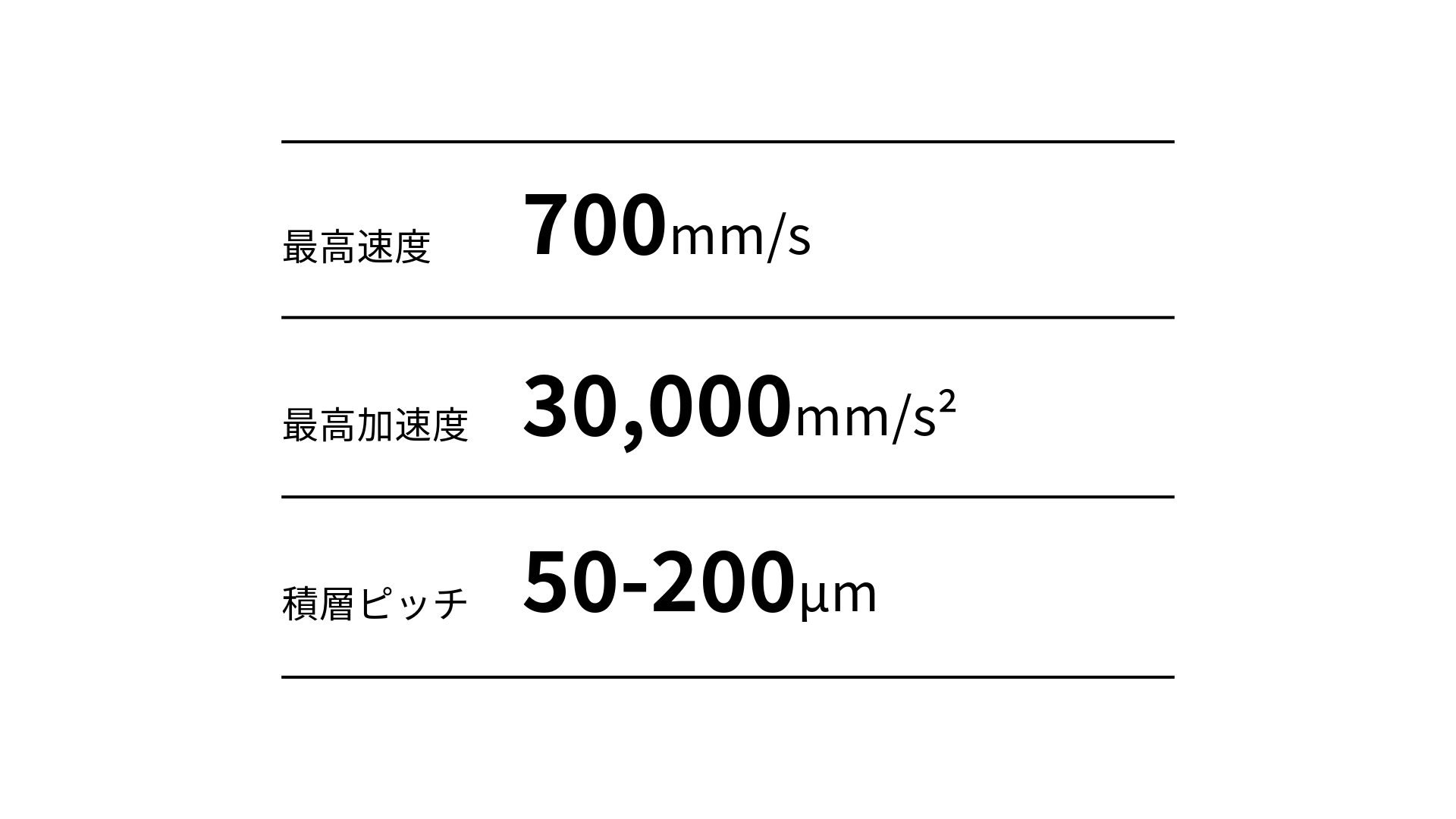

大型モデルでも変わらない業界トップレベルの速度と精度

G-ZERO L1は、各パーツの剛性や精度を飛躍的に高めることで、
大型モデルでありながら、業界トップレベルの高速・高精度造形を実現しています。

［イメージの拡大はこちら］

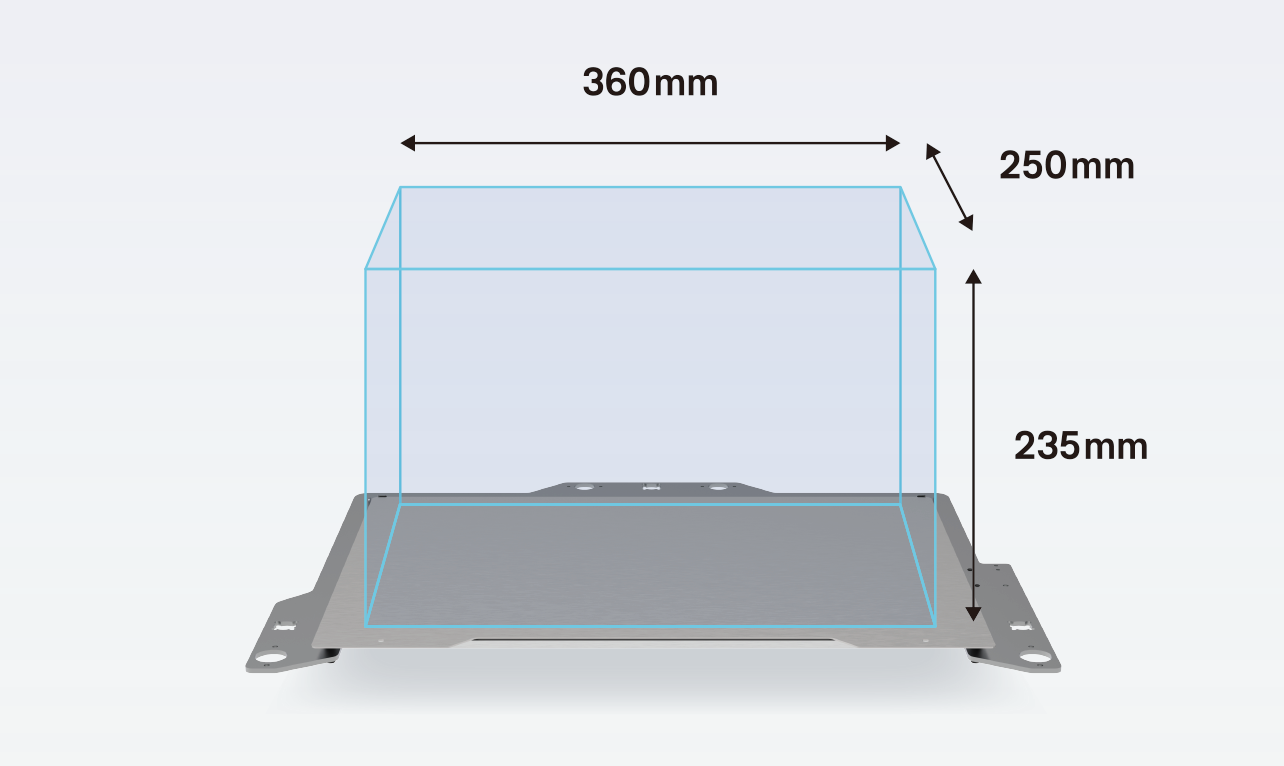

造形エリアが広がれば活用シーンも広がる

造形エリアがスタンダードモデルの1.7倍に拡大しました。
大型造形はもちろん、一度に造形できるパーツ点数もアップし、
生産現場における活用シーンが広がります。

［イメージの拡大はこちら］

PA、PPS系基材のPOTICON FILAMENTを安定出力

PPSやPA等、生産現場でニーズの高い素材が利用可能です。
大塚化学（株）のPOTICON FILAMENTを用いれば、射出成形品と同水準の強度が得られます。

［イメージの拡大はこちら］

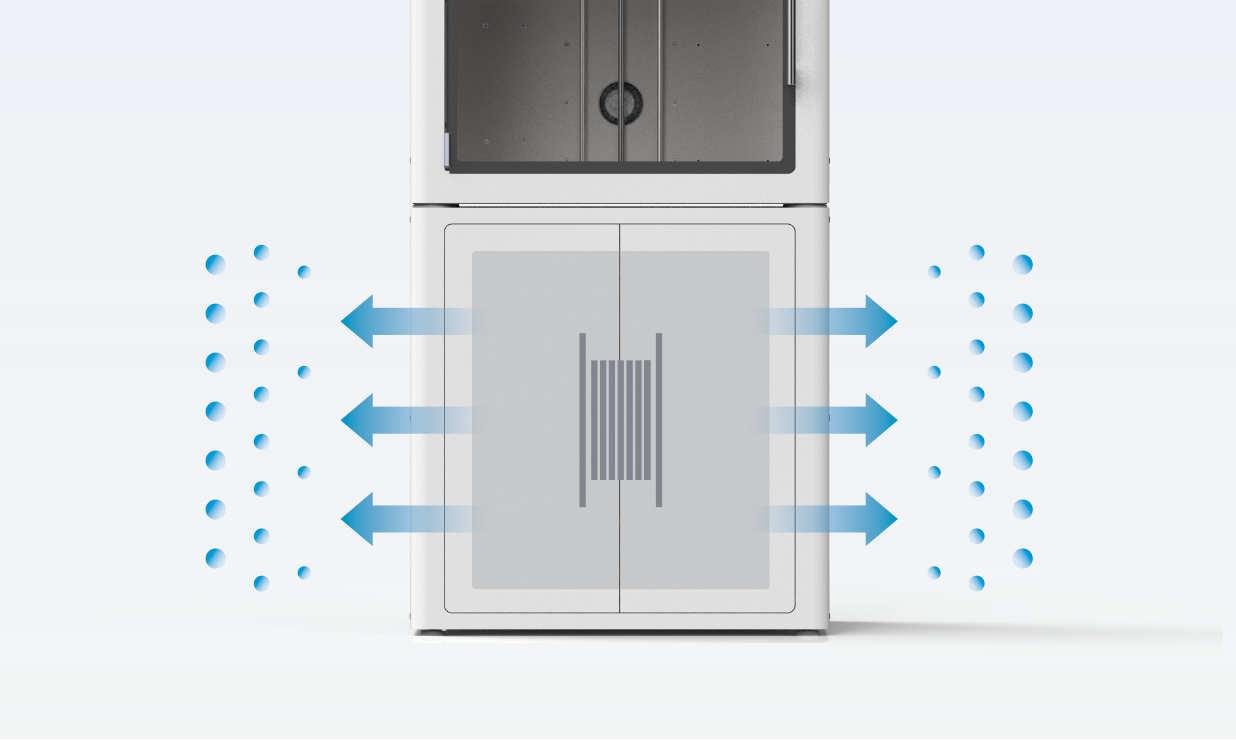

材料劣化を防ぐ除湿ユニット搭載

品質劣化の原因となる湿気から、フィラメントを守る除湿ユニットを搭載。フィラメントの保存環境と状態を一定に保ち、安定した出力を導きます。

［イメージの拡大はこちら］

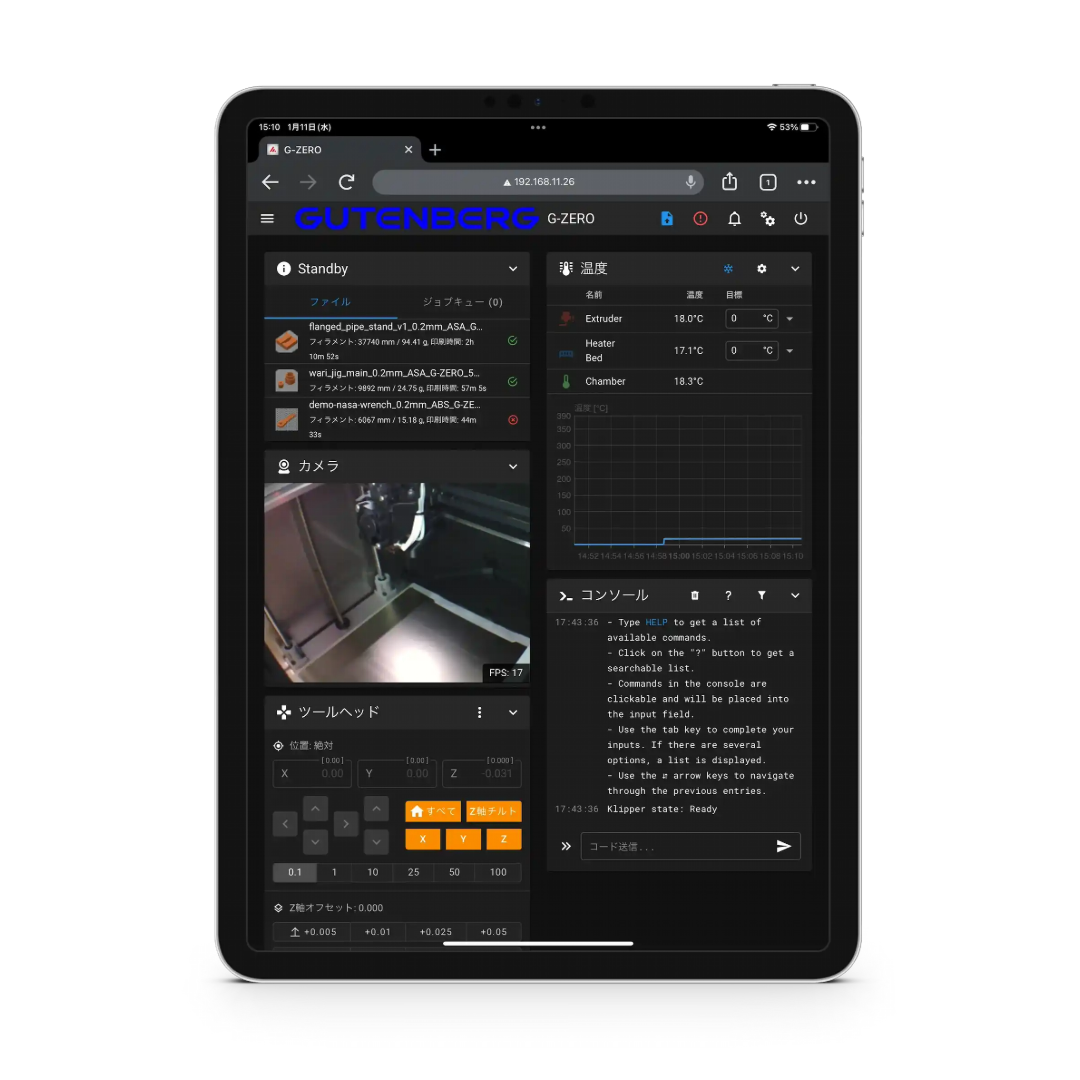

WEB UIによる遠隔操作

G-ZEROは本体だけでなく同一LAN内にあるPCやタブレットからブラウザ経由で操作することも可能です。造形中の温度や速度、映像などを監視することができるので3Dプリンタの前に張り付いて上手くいっているか気を揉む必要はありません。

［イメージの拡大はこちら］

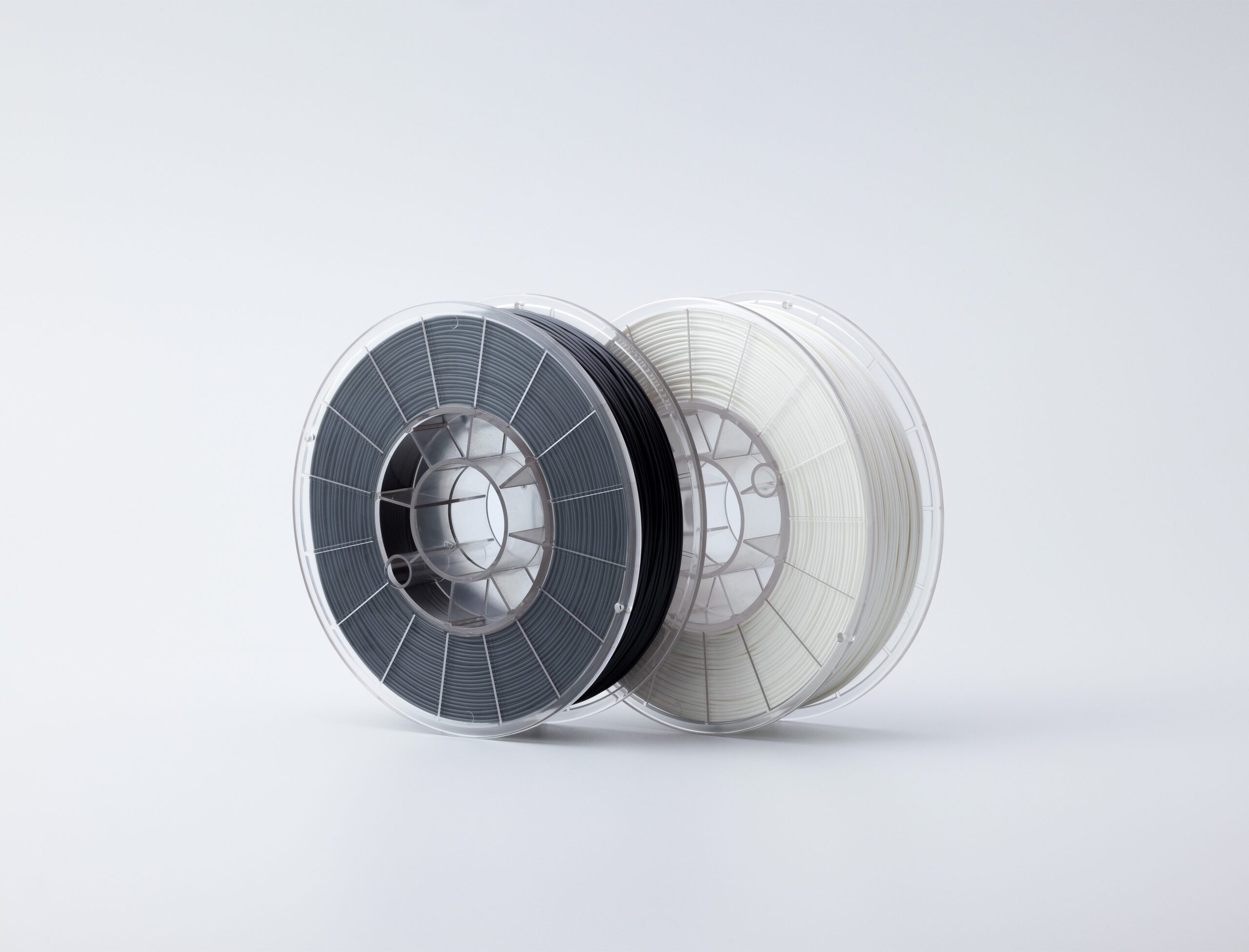

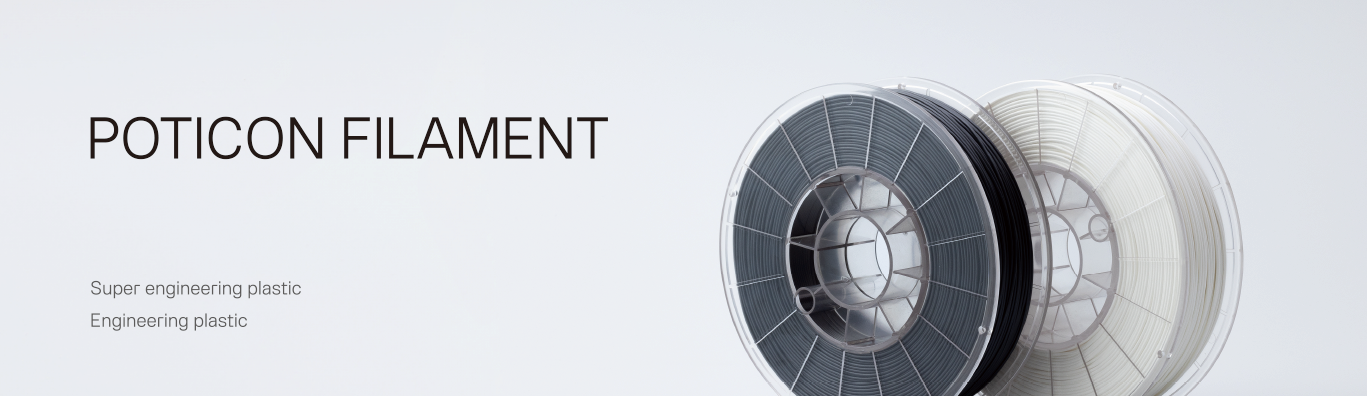

POTICON FILAMENTのご紹介

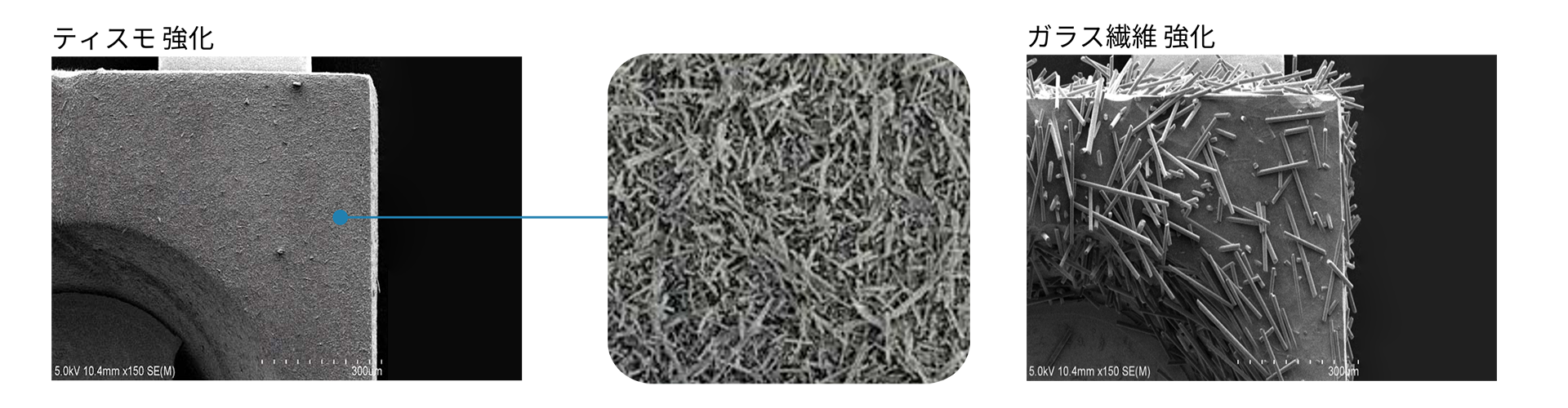

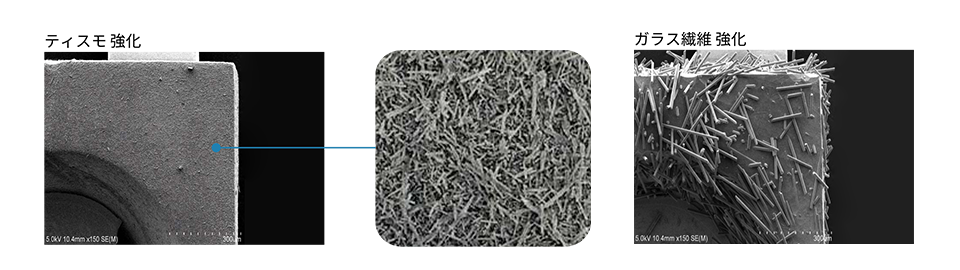

ポチコン（POTICON：Potasslum Titanate Compound)は、大塚化学株式会社が開発したチタン酸カリウム繊維材料である、TISMO（ティスモ）をプラスチックと混ぜ合わせた機能性樹脂複合材料です。

ガラス繊維の数千分の1というミクロ繊維であるTISMOは、高い強度と剛性を持ちながら寸法安定性があり、樹脂に混ぜることで超薄肉成形が可能になります。エンジニアプラスチックとして、ミクロ補強性や高強度、高摺動性が求められるパーツに採用されています。

グーテンベルクでは、同製品を製造する大塚化学株式会社と継続的に協業を行っております。

互いの性能を最大限引き出せるよう、研究開発を重ね、G-ZEROとPOTICON FILAMENTの組み合わせによる出力で、射出成形品と同水準の強度と寸法安定性を実現させました。

事例紹介

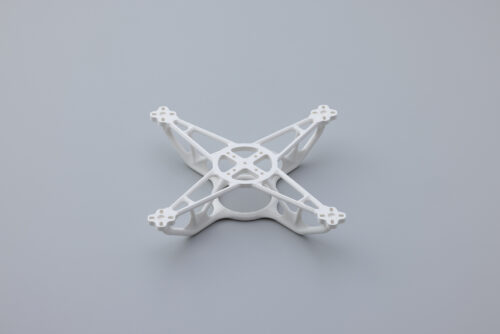

① ドローンフレーム

◆寸法: 177.3mm × 177.3mm × 43.5mm
◆造形時間: 5時間30分
◆使用材料: POTICON FLEX PA12

曲面や非接地部分が多く造形難易度が高いドローンフレームも、サポートなしで精度よくスピーディーに仕上がります。
柔軟性が高く、耐衝撃性に優れたPOTICON FLEX PA12を材料として使用しております。
ドローンパーツ以外でも、外装部品、ロボット、スポーツなどの分野で活用が期待できる材料になります。

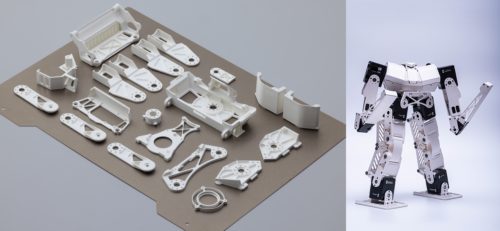

② ロボットパーツ

◆寸法: : 320mm × 230mm × 42mm
◆造形時間: 12時間30分
◆使用材料: POTICON STD1 PA

G-ZERO L1の造形エリアの広さを活かして、複数種のロボット外装パーツを、一度に造形しています。
製造から組み立てまでの時間を大幅に短縮することができます。

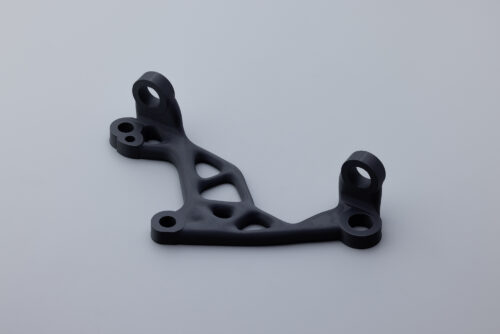

③ 大型ブラケット部品

◆寸法: : 375mm × 190mm × 85mm
◆造形時間: 13時間50分
◆使用材料: POTICON STD1 PA

射出成形では造形が困難なトポロジー最適化された複雑形状も、強度と精度を備えた形で出力が可能です。
また、面いっぱいの造形に関わらず反り等も全く発生しておりません。

Model provided by nTopology
※モデルはnTopology社から提供されています

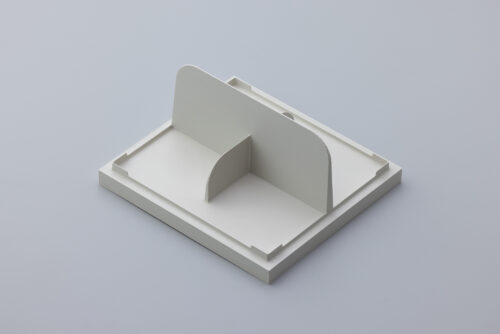

④ 真空成形型

◆寸法: 250mm ×230mm × 120mm
◆造形時間: 23時間56分
◆使用材料: POTICON HARD PPS

薄肉形状ながら、真空成形型に要求される、耐熱性とバキュームに耐えられる強度を備えております。
造形サイズが大きくても画像のように一切反りなく仕上がります。

製品スペック

■スペックシート

概要	名称	G-ZERO L1
	製品概要	FFF式3Dプリンタ
	生産国	日本
寸法/重量	本体外寸	530 × 440 × 520mm キャビネット：670 × 600 × 670mm
	梱包外寸	本体：670 × 600 × 730mm キャビネット込：H1050mm
	本体重量	45.5kg
	キャビネット重量	27.5kg
印刷性能	造形範囲	360 × 250 × 235mm
	ノズル数	1
	ノズル直径	0.2/0.4mm
	最高ノズル温度	350℃
	最高ベッド温度	120℃
	最高チャンバー温度	60℃
	対応樹脂	PPS(RT4, RT4E), PA(NTL34M, NTL36) PLA, ABS, PC, ASA, PA, TPU
	積層ピッチ	0.05mm～0.2mm　※0.4mmノズルの場合
	プリントヘッド最大駆動速度	700mm/s
	プリントヘッド最大加速度	30,000mm/s²
	ビルドプレート	Smooth/Texture（磁気着脱式）
	ベッドレベリング	３軸独立制御＋ベッドメッシュ補正
	キネマティクス	Core XY
電源	規格電圧	AC100V
	規格周波数	50/60Hz
	消費電力昇温時最大（プリント前）	600W(750VA)
	消費電力プリント中	350W（450VA） ※ASA使用時の参考値
インターフェース	ディスプレイ	5inch タッチパネル
	ネットワーク接続	無線LAN　2.4GHz帯/5GHz帯対応有線LAN　10/100/1000 Base-T RJ45
	カメラ	有
	対応メディア	USB type-A
	対応スライサー	PrusaSlicer
	WEB UI	Mainsail

対象業種、業務

製造業、設計・製造、営業

導入効果

製品開発／設計の迅速化、品質の向上、コスト削減

開発元

株式会社グーテンベルク
