ソリッドワークスの使い方を、基本から知りたいという方も多いかもしれません。

そこでこの記事では、3D CAD図面作成のやり方、コンフィギュレーションの使い方について解説します。

また、テクノソリューションズが実施するソリッドワークスに関する講習もご紹介しますので、ぜひチェックしてみてください。

ソリッドワークスを使用した、3D CAD図面作成のやり方についてご紹介します。機械設計を行う際に、ぜひお役立てください。

まずは簡単なモデルを作成し、それを元に図面を作成してみましょう。

2．スケッチを作成

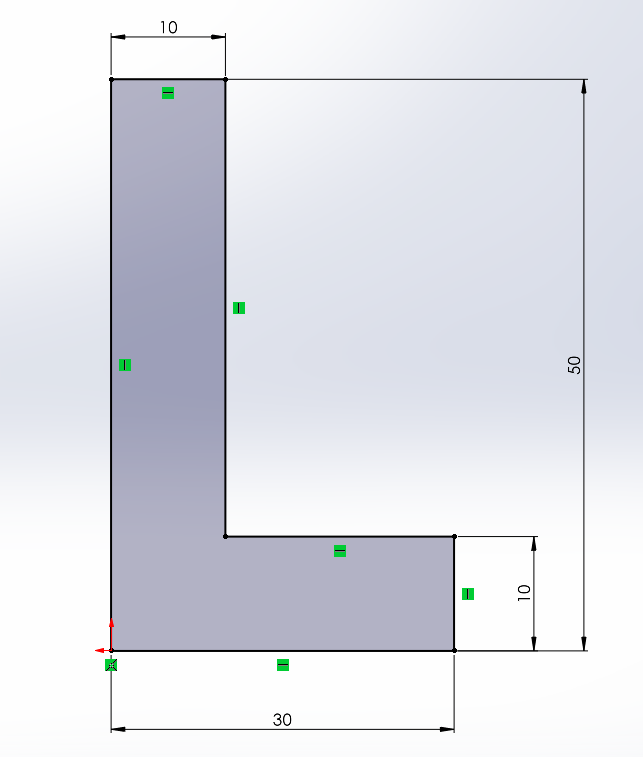

スケッチを描く面は、画面左のツリーから「正面」「平面」などを選択できます。今回の例では、「正面」を選び、スケッチに入ってL字を描きます。

3．スケッチから3Dモデルを作成

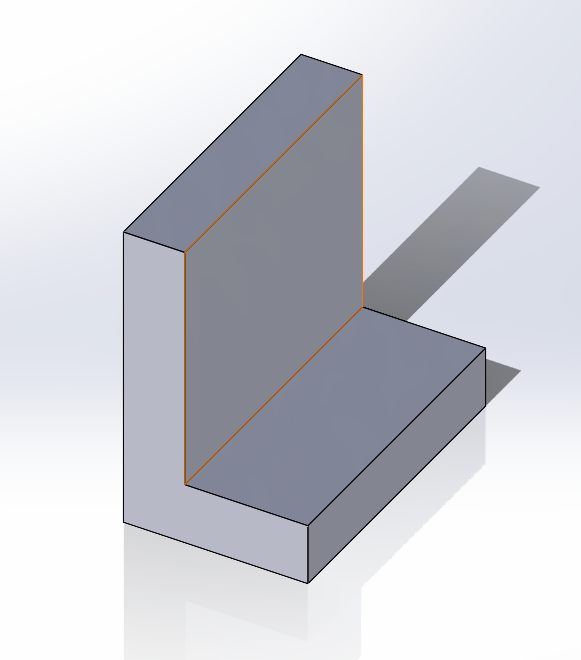

いま描いたスケッチを押し出してソリッドボディにします。

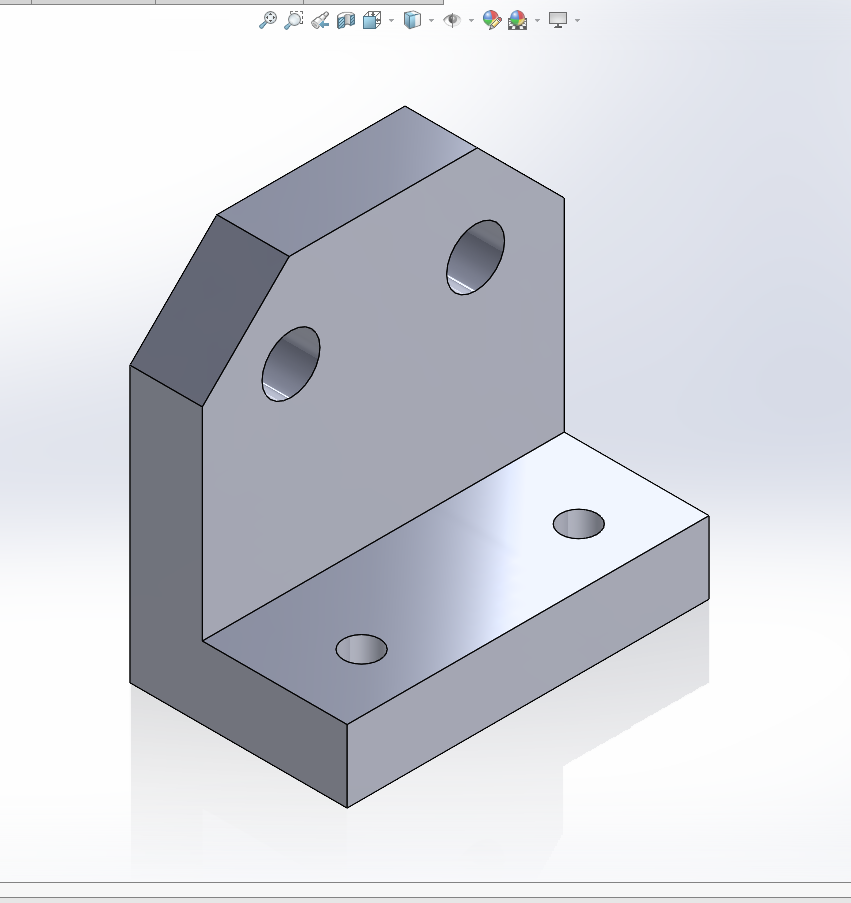

各面に円を押し出しカットして穴をあけ、面取りも追加します。

名前をつけて保存し（ここでは仮に「Sample.SLDPRT」とします）、この部品を元に図面を作成します。

4．図面を作成

それでは図面作成をしてみましょう。「ファイル」－「新規作成」をクリックし、3つの選択肢から「図面」を選んでください。

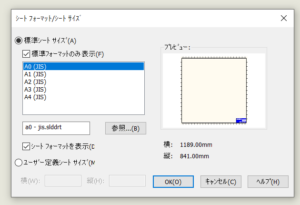

「シートフォーマット／シートサイズ」の画面からシートサイズを選んだうえで、「OK」をクリックします。

画面上のコマンドマネージャーの図面タブから「標準三面図」を選び、画面左のプロパティマネージャーのリストから先ほど保存したファイルを選択して開きます。

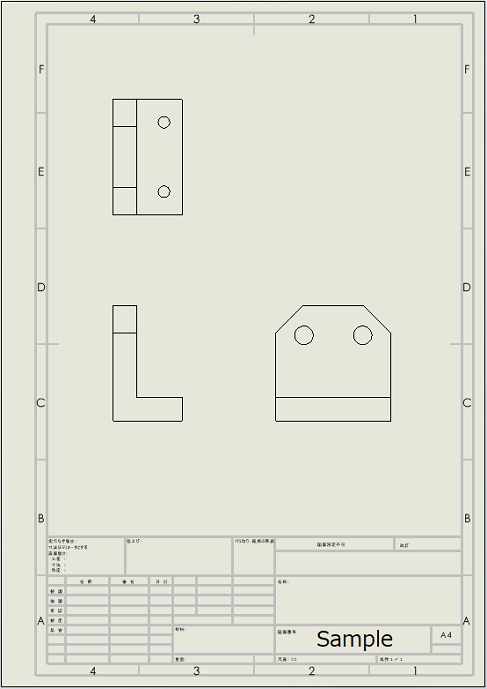

すると、正面、上面、右側面、の図が一度に図面上に配置されますので、必要に応じてドラッグアンドドロップで整えてください。

5．仕上げ

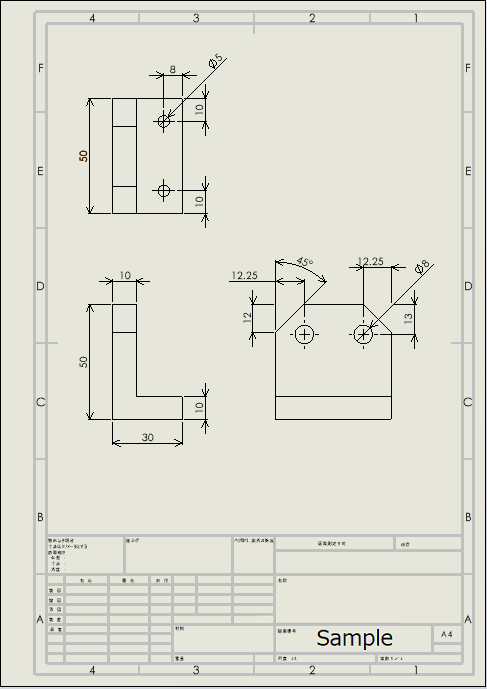

最後に三面図にアノテートアイテムを追加しましょう。

「アノテートアイテム」ー「モデルアイテム」をクリックします。ソースに「モデル全体」を指定し、「全ビューへアイテム読み込み」にチェック入れて完了します。

すると、設計に使用した寸法が表示されます。

左ドラッグで三面図の全体を範囲選択した状態で、「ツール」ー「整列」ー「自動配列」をクリックすると、ある程度見やすくアノテートアイテムが配置されます。

あとは必要に応じて手動で調整をしてください。

コンフィギュレーション機能を使いこなせれば、仕様変更の切り替えなどがスムーズに行えます。

まず画面左のツリーから「Configuration Manager」へ切り替えたうえで、コンフィギュレーション指定を行うパーツの上で右クリックを行います。コンテキストメニューの中から、「コンフィギュレーションの追加」を選んでください。

その後、表示されたプロパティで、コンフィギュレーションの名前などを設定できます。また、パーツのパターンを何種類か作成する際、それぞれのフィーチャー名を調整しておくことで、後から確認しやすくなります。

追加したコンフィギュレーションは、「Configuration Manager」のタブから、切り替えたいコンフィギュレーションをダブルクリックすれば切り替えられます。

ここでは簡単にご紹介しましたが、もっと詳しい解説ページをご用意しました。是非こちらをご覧ください。

ソリッドワークスを使った図面作成は、画面上のパネルから手軽に行えることがポイントです。また、コンフィギュレーションの使い方を覚えておけば、仕様の異なるパーツの切り替えがスムーズに行えるため、バリエーションを考慮した図面作成や、シミュレーションを利用した比較検討に大いに役立てられます。
